Teilapparat von Vertex (Semi-Universal)

Der Teilapparat von Vertex ist ein Semi‑Universal‑Teilkopf zur indirekten Teilung und präzisen Werkstückpositionierung bei Fräs‑ und Schneidarbeiten.

• Achshöhe 100 mm für exakte Werkstückpositionierung
• Teilscheiben für Teilungen von 15 bis 49 Teilen
• 90° Neigbarkeit für vertikale und horizontale Teilung
• MT2 Aufnahme mit gehärteter, geschliffener Schnecke
• Übersetzungsverhältnis 40:1 für feine Teilungen

Präzise Teilungen für anspruchsvolle Zerspanungsaufgaben

Das Gerät bietet dank des 40:1 Übersetzungsverhältnisses und der Möglichkeit, die Umfangsteilung in 15–49 Teile zu realisieren, eine sehr feine Indexierung. Dadurch lassen sich Verzahnungen, Stirnflächen oder komplexe Konturen mit reproduzierbarer Genauigkeit bearbeiten. Die Kombination aus feiner Untersetzung und teilbaren Scheiben ermöglicht eine effiziente Vorbereitung von Schneidprozessen, was die Produktionsqualität nachhaltig erhöht.

Robuste Bauweise für langjährigen Einsatz

Die feste Grundplatte und die verwendeten Lager gewährleisten Stabilität bei wiederholter Belastung. Die gehärtete und geschliffene Schnecke zusammen mit Präzisionskegelrollenlagern reduziert Verschleiß und Spiel, sodass sich die Werkzeugaufnahmen konstant positionieren lassen. Diese Konstruktion sorgt für reduzierte Wartungsintervalle und gleichbleibende Präzision selbst unter anspruchsvoller Serienbelastung.

Vielseitige Montage und flexible Ausrichtung

Durch die Möglichkeit der 90° Neigbarkeit ist die Teilung sowohl in horizontaler als auch in vertikaler Lage möglich, was die Einsatzfelder deutlich erweitert. Die Ausführung mit MT2 Aufnahme erlaubt die direkte Montage auf gängigen Fräsköpfen und Spannvorrichtungen. Anwender profitieren von kurzer Umrüstzeit und hoher Kompatibilität mit vorhandenen Maschinen, wodurch Fertigungsprozesse effizienter gestaltet werden können.

Bedienkomfort und Zubehör für praktische Anwendung

Die Lieferung umfasst diverse Befestigungsoptionen und Zubehörteile, die Montage und Inbetriebnahme erleichtern. Teilkreisscheiben und Flansch sind so dimensioniert, dass sich typische Teilaufgaben ohne aufwändige Zusatzbearbeitung realisieren lassen. Wer zusätzliche Unterstützung beim Einsatz oder bei der Auswahl des passenden Zubehörs benötigt, erhält technische Beratung und Hilfestellung durch METAV Werkzeuge.

Für präzise und zuverlässige Teilarbeiten empfiehlt METAV Werkzeuge den Teilapparat von Vertex und bietet persönliche Beratung per E‑Mail info@metav-werkzeuge.com, Telefon +49 2822 7131930 oder WhatsApp +49 170 2837271.

Hervorgehobene Produktmerkmale

Feinuntersetzung für exakte Indexierung

Das 40:1 Übersetzungsverhältnis erlaubt sehr feine Verfahrwege am Handrad und erleichtert so das genaue Einstellen von Teilungen. Dies führt zu reproduzierbaren Ergebnissen bei der Herstellung von Zahnrädern und bei der Bearbeitung mehrfach identischer Konturen, wodurch Ausschuss reduziert und die Produktivität gesteigert wird.

Neigbare Achse für variable Werkstückausrichtungen

Die Möglichkeit der 90° Neigbarkeit macht das Gerät universell einsetzbar, da Teilungen sowohl in horizontaler als auch in vertikaler Position ausgeführt werden können. Anwender gewinnen damit Flexibilität in der Maschinenbestückung und können unterschiedliche Bearbeitungsszenarien mit demselben Aggregat abdecken.

Präzise Aufnahme und sichere Befestigung

Die MT2 Aufnahme und die Bohrlöcher für 16 mm Schrauben an der Basis gewährleisten eine sichere Montage auf dem Maschinentisch oder in Spannvorrichtungen. Diese Kombination aus genormter Aufnahme und großdimensionierter Befestigung liefert die nötige Stabilität für präzise Bearbeitungen auch unter höherer Schnittbelastung.

Langlebige Komponenten für Dauerbetrieb

Die Kombination aus gehärteter und geschliffener Schnecke sowie Präzisionskegelrollenlagern sorgt für geringe Nachstellanforderungen und hohe Lebensdauer. Damit bleibt die Präzision über lange Betriebszeiten erhalten und die Investition amortisiert sich durch reduzierte Ausfallzeiten.

Technische Informationen

• Bezeichnung: Teilapparat, Typ: Semi‑Universal.
• Achshöhe: 100 mm.
• Teilumfang Flanschdurchmesser: 130 mm.
• Gesamthöhe: 173 mm.
• Grundplattenmaß: 160 x 91 mm.
• Neigbarkeit: 90°.
• Teilung möglich in vertikaler und horizontaler Position.
• Teilkreisscheiben: Teilung 15–49 Teile möglich.
• Übersetzungsverhältnis: 40:1.
• Aufnahme: MT-2 (Innen Morse Taper).
• Schnecke: gehärtet und geschliffen.
• Lagerung: Präzisionskegelrollenlager.
• Befestigungsbohrungen für 16 mm Schrauben.
• Gewicht: 19 kg.

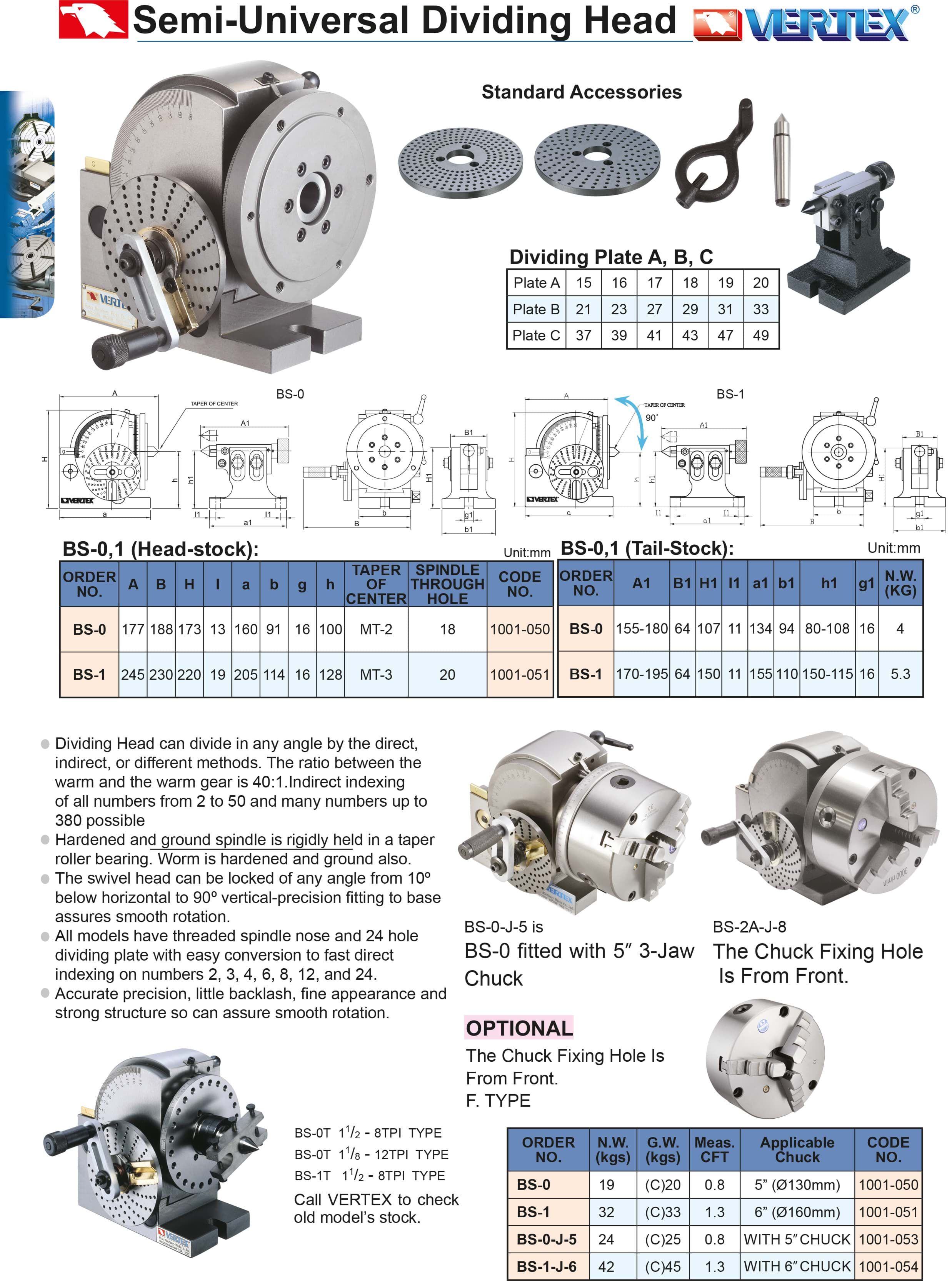

• Zubehör laut Abbildung: TS-1 Reitstock, Teilkreisscheiben, Flansch, MT-2 Zentrierspitze.
• Zustand: Neu.
• Verfügbarkeit: In Stock.
• Hersteller: Vertex.
