Klemmhalter, 93° SDJCL 1616 H07-F-IC für DCMT 0702 Wendeplatten Innenkühlung linksschneidend - Teknik Makina

Dieses Klemmhalter kombiniert stabile Aufnahme und Innenkühlung, wodurch die Standzeit der Wendeplatten erhöht und die Spanbildung reduziert wird; in Verbindung mit der Passung für DCMT 0702 bietet das Halteelement hohe Präzision bei links gerichteten Drehoperationen. Bestellen Sie das Klemmhalter direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Klemmhalter SDJC für DCMT Wendeplatten (AP574TM) – Klemmhalter

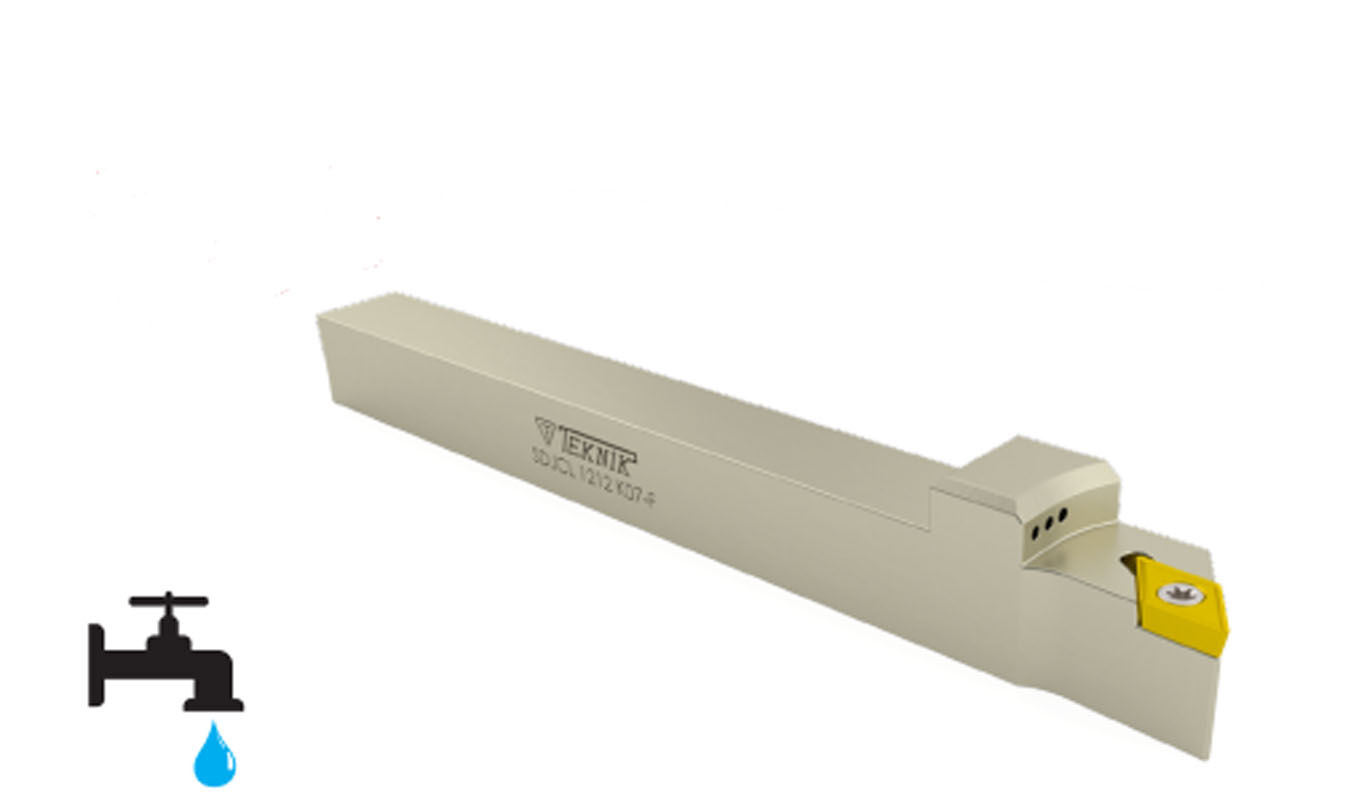

Der Klemmhalter SDJC für DCMT Wendeplatten ist eine flache Ausführung für links gerichtete Drehbearbeitung mit gezielter Innenkühlung und stabiler SDJCL 1616 Aufnahme.

• Flache Ausführung für DCMT 0702 Wendeplatten
• Innenkühlung für gezielte Kühlung
• SDJCL 1616 Aufnahme für stabile Fixierung
• Links-Schneidrichtung, Schnittwinkel 93°
• Kompatibel mit Torx Schlüssel T8 / Torx Schraube M2,5x5,5

Präzise Aufnahme für wiederholgenaue Schnitte

Die Aufnahme SDJCL 1616 sorgt für eine formschlüssige Verbindung zwischen Halter und Wendeplatte. Durch die robuste Konstruktion wird die Laufruhe erhöht und die Schnittqualität verbessert, was zu gleichmäßigeren Oberflächen und weniger Nacharbeit führt. Anwender profitieren von konstanter Maßhaltigkeit über Serienfertigungen hinweg, was Rüstzeiten reduziert und die Prozesssicherheit steigert.

Effektive Kühlung zur Span- und Temperaturkontrolle

Die integrierte Innenkühlung leitet Kühlschmierstoff direkt an die Schnittzone, reduziert lokale Erwärmung und minimiert Aufbauschneiden. Dies führt zu längerer Werkzeugstandzeit und besserer Bearbeitungsqualität bei hitzeempfindlichen Werkstoffen. Für Anwender ohne tiefere Fachkenntnisse: Innenkühlung bedeutet, dass der Kühlmittelstrom nicht nur von außen wirkt, sondern gezielt durch interne Kanäle geführt wird, um den Werkzeugkontaktpunkt optimal zu kühlen.

Passgenauigkeit für DCMT 0702 und sichere Befestigung

Der Halter ist für DCMT 0702 Wendeplatten ausgelegt und unterstützt die links gerichtete Zerspanung mit einem Schnittwinkel von 93°, was bei bestimmten Einspann- und Auskraglängen ein kontrolliertes Spanverhalten erzeugt. Die Wendeplatte wird mit der dafür vorgesehenen Torx Schraube M2,5x5,5 fixiert; zum Anziehen und Nachziehen empfiehlt sich der Torx Schlüssel T8, um die Klemmkraft präzise einzustellen.

Einfache Montage und kompakte Abmessungen

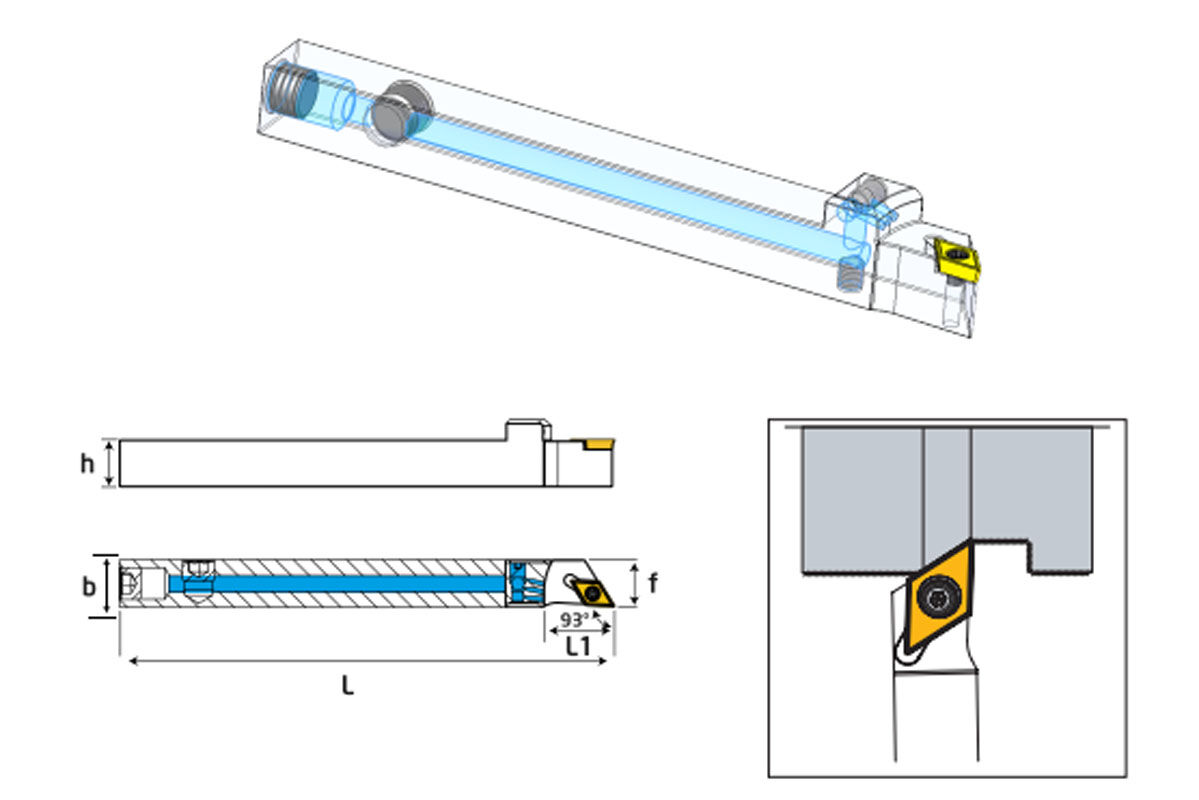

Mit einer Gesamtlänge von 100 mm und einer Gesamthöhe von 16 mm ist der Halter für beengte Einbauräume geeignet, ohne Stabilität zu opfern. Die Schneidenhöhe 27 mm und die schmale Schneidkopfbreite ermöglichen flexible Einsatzmöglichkeiten an Langdrehmaschinen und Reitstockanwendungen. Die Konstruktion ist auf einfache Montage ausgelegt, sodass ein schneller Plattenwechsel und reproduzierbare Einstellwerte möglich sind.

Metav empfiehlt den Klemmhalter von Teknik Makina für präzise links gerichtete Drehbearbeitung mit Innenkühlung; bei technischen Fragen erreichen Sie uns per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

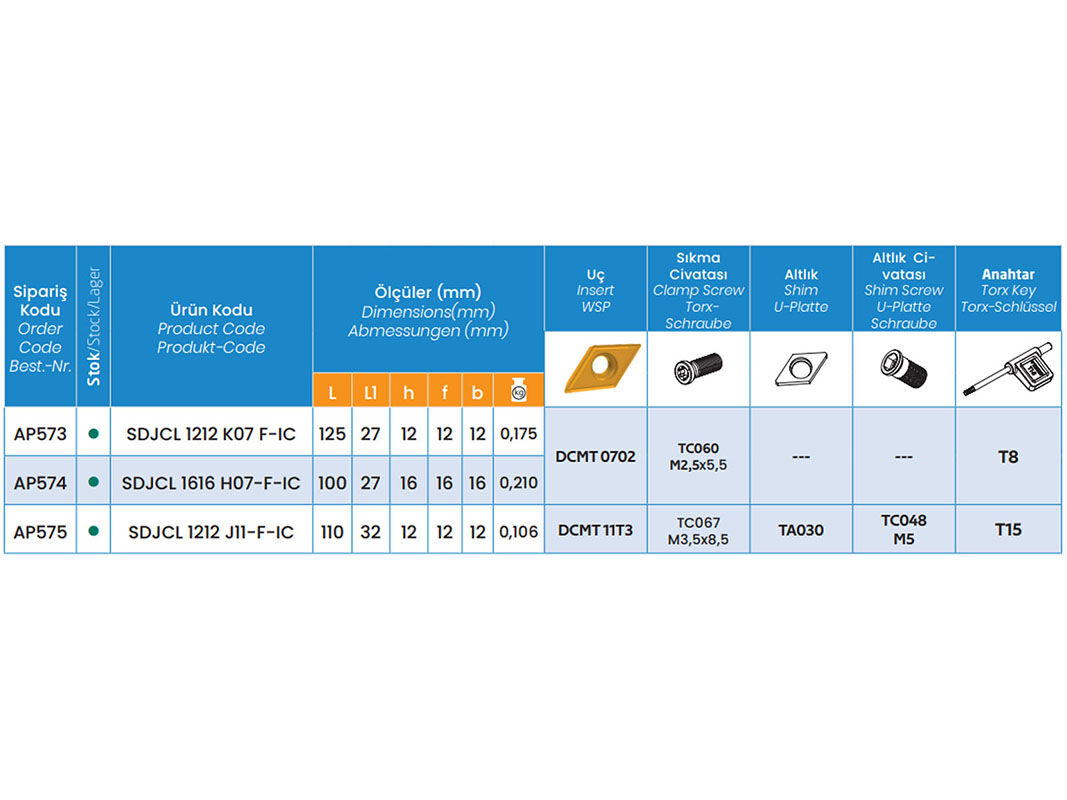

Produkteigenschaften

• Bezeichnung: Klemmhalter SDJC für DCMT Wendeplatten, flache Ausführung

Fakten

• Artikelnummer: AP574TM
• Marke: Teknik Makina
• Gesamtlänge: 100 mm
• Gesamthöhe: 16 mm
• Schneidenhöhe: 27 mm
• Schnittwinkel: 93°

Besonderheiten

• Aufnahmeformat: SDJCL 1616 (Aufnahmeformat für stabile Fixierung)
• Passend für Wendeplatten: DCMT 0702
• Innenkühlung: Vorhanden (gezielte Kühlschmiermittelzufuhr)
• Schneidkopfbreite: 16 mm
• Breite: 16 mm
• Torx Schlüssel: T8 (zum Anziehen der Torx Schraube)
• Torx Schraube: M2,5x5,5 (Befestigung der Wendeplatte)
• Klemmhalter Bohrstangenbezeichnung: H07-F-IC
• Schnittrichtung: links

FAQ

Wie passt der Halter zu DCMT Wendeplatten?
Der Klemmhalter SDJC für DCMT Wendeplatten ist speziell für DCMT 0702 ausgelegt und bietet eine flache Ausführung, die eine sichere Aufnahme der Wendeplatte gewährleistet; die Kombination aus SDJCL 1616 Aufnahme und der vorgesehenen Torx Schraube M2,5x5,5 sorgt für stabile Fixierung.

Verfügt das Werkzeug über Innenkühlung und welche Vorteile bringt das?
Ja, das Halteelement von Teknik Makina besitzt eine Innenkühlung, die Kühlschmierstoff direkt an die Schnittzone führt; dadurch sinkt die Temperatur an der Schneide, die Spanbildung reduziert sich und die Standzeit der Wendeplatte verlängert sich.

Welches Werkzeug wird zum Befestigen der Wendeplatte benötigt?
Zum sicheren Anziehen der Befestigungsschraube sollte der Torx Schlüssel T8 verwendet werden; die Torx Schraube ist im Format M2,5x5,5 ausgeführt, was eine standardisierte und kraftschlüssige Verbindung erlaubt.

Ist der Halter für links gerichtete Schnitte geeignet?
Ja, der Klemmhalter ist für links gerichtete Schnitte ausgelegt und arbeitet mit einem Schnittwinkel von 93°, was eine kontrollierte Spanabfuhr und gute Stabilität bei entsprechenden Bearbeitungsaufgaben ermöglicht.

Welche Abmessungen sind wichtig für die Einbindung in bestehende Werkzeugaufnahmen?
Wesentliche Maße sind die Gesamtlänge 100 mm und die Gesamthöhe 16 mm; diese Angaben helfen bei der Prüfung von Kollisionsfreiheit und Einbauraum in der Maschine.
