Klemmhalter SDJC für DCMT Wendeplatten 93° SDJCL 1212 K07-IC für DCMT 0702 Wendeplatten Innenkühlung linksschneidend - Teknik Makina

Die Kombination aus Innenkühlung, 16 mm Schneidenhöhe und der spezifischen SDJCL‑Bauform sorgt für konstante Spanbildung und hohe Spannkraft beim Einsatz mit DCMT‑Platten; das Ergebnis ist zuverlässige Bearbeitungsqualität und einfache Nachrüstung. Beratung und Lieferung erfolgen über Metav Werkzeuge; bei Bedarf technische Fragen an info@metav-werkzeuge.com richten.

Klemmhalter SDJC für DCMT Wendeplatten Klemmhalter

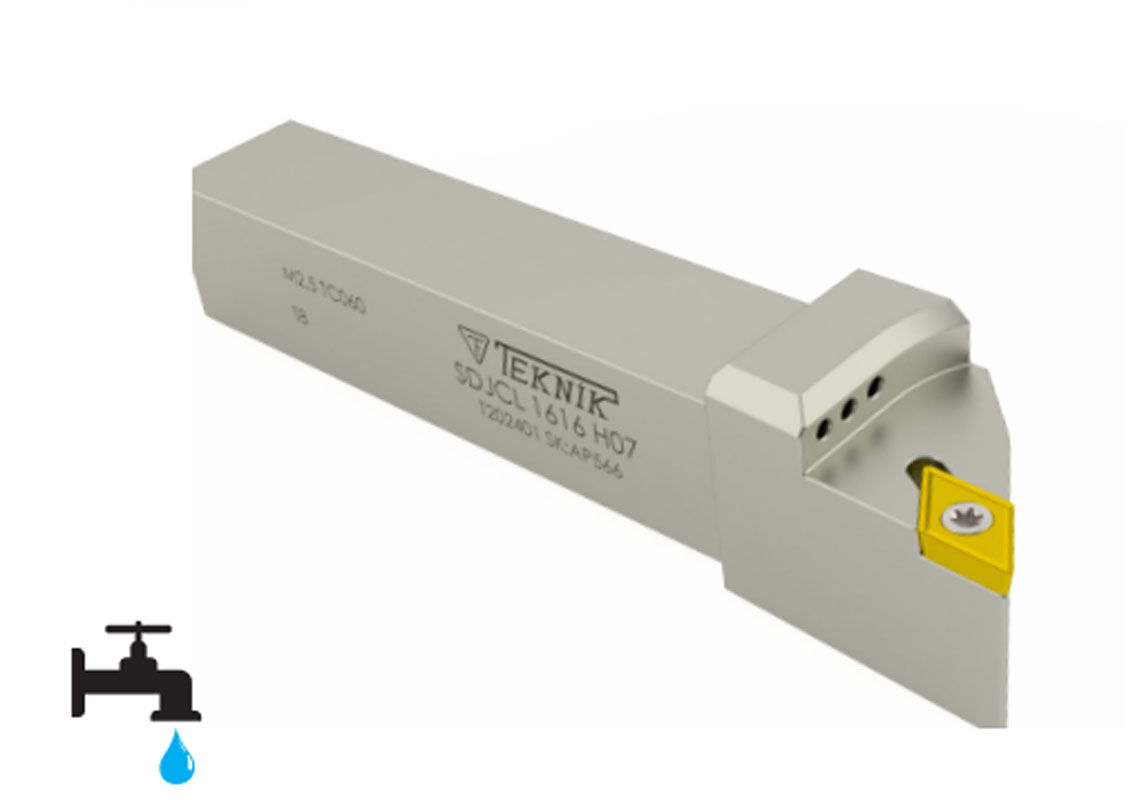

Der Klemmhalter SDJC für DCMT Wendeplatten ist ein Drehhalter für links laufende Anwendungen mit integrierter Innenkühlung und präziser Klemmung.

• SDJCL 1212 Bauform für DCMT 0702 Wendeplatten
• Innenkühlung für kontrollierte Spanabfuhr
• Schneidenhöhe 16 mm für stabile Schnitte
• links‑Schnittausführung für linke Drehrichtung
• Torx Schlüssel T8 kompatibel mit M2,5x5,5 Schrauben

Präzise Klemmung für sichere Werkzeugspannung

Der Halter bietet eine robuste Klemmung, die eine konstante Schneidenposition gewährleistet. Durch die SDJCL 1212 Ausführung wird die Aufnahme von DCMT 0702 Wendeplatten gewährleistet, was einen schnellen Plattenwechsel ermöglicht. Die präzise Klemmkraft reduziert Vibrationen und verbessert die Oberflächenqualität, sodass weniger Nacharbeit erforderlich ist.

Innenkühlung verbessert Schnittstabilität und Spanbruch

Die integrierte Innenkühlung führt Kühlschmierstoff direkt an die Schnittzone und unterstützt kontrollierten Spanbruch. Dadurch sinkt die Wärmebelastung an Schneide und Werkzeugträger, was die Standzeit verlängert. Anwender profitieren von gleichmäßigeren Schnittbedingungen bei längeren Werkzeugwegen.

Kompatible Schnittdaten und Montagehinweise

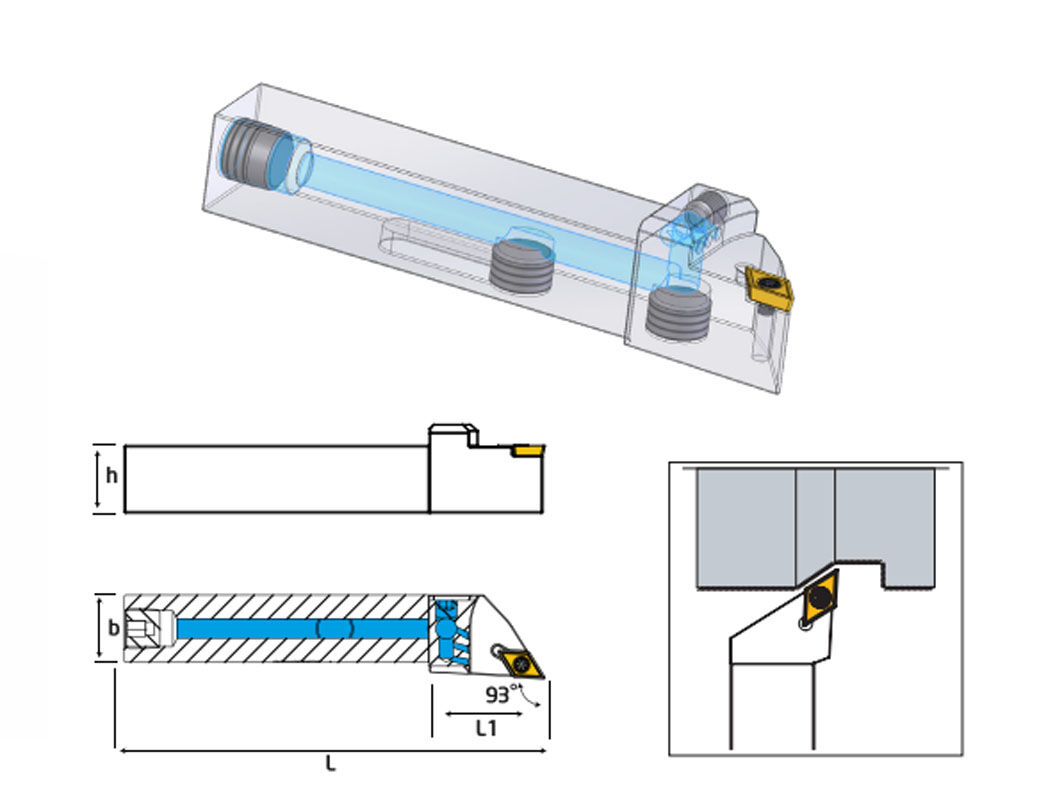

Die links‑Ausführung mit Schnittwinkel 93° eignet sich für spezifische Drehrichtungen und Bearbeitungsaufgaben, bei denen linker Schnitt verlangt wird. Der Halter ist ausgelegt auf eine Schneidenhöhe von 16 mm und eine Schneidkopfbreite von 12 mm, was klare Vorgaben für die Programmierung und Maschine liefert. Für die Befestigung werden Torx Schrauben M2,5x5,5 verwendet; der passende Torx Schlüssel ist T8, um sicheren und schnellen Schraubensatz zu ermöglichen.

Einfache Integration in vorhandene Aufnahmen

Die Grundlänge von 125 mm und die Abmessungen 16 mm Breite x 16 mm Höhe ermöglichen eine kompakte Montage, auch in beengten Werkzeugträgern. Die Halterausführung ist mit der Bohrstangenbezeichnung K07‑IC kompatibel und lässt sich ohne aufwändige Umbauten in bestehende Arbeitsplätze einbinden. Damit eignet sich der Halter besonders für Anwender, die auf einfache Umrüstung und robuste Performance Wert legen.

Empfehlung: Mit dem SDJCL 1212 Klemmhalter von Teknik Makina Präzision und Produktionssicherheit erhöhen — Beratung und Lieferung durch Metav Werkzeuge, eMail: info@metav-werkzeuge.com

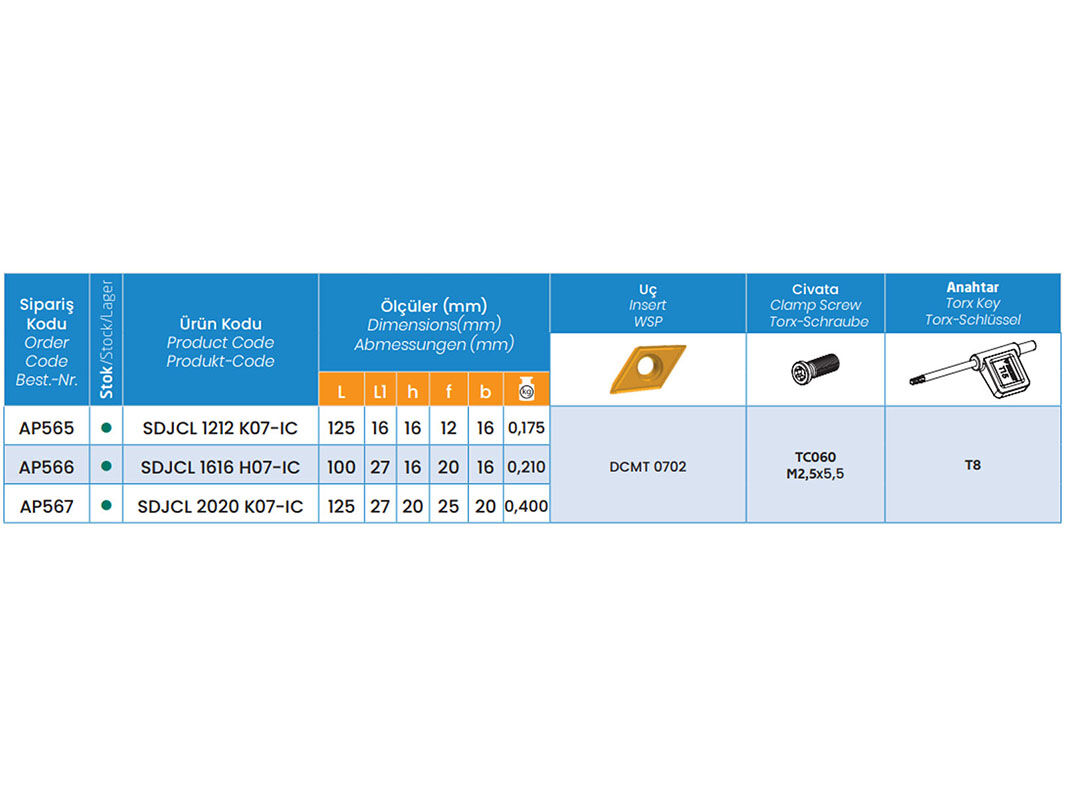

Produktmerkmale

• Artikelnummer: AP565TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter SDJC für DCMT Wendeplatten

Zahlen

• Gesamthöhe: 16
• Gesamtlänge: 125
• Klemmhalter Breite mm: 16
• Klemmhalter Hohe mm: 16
• Schneidkopf Breite mm: 12
• Schneidenhöhe mm: 16
• Gewicht kg: 0.17

Besonderheiten

• Innenkühlung
• Schneitrichtung: links (für linke Drehrichtung)
• Schnittwinkel: 93
• Klemmhalter Bezeichnung ISO: SDJCL 1212
• Klemmhalter Bohrstangen Bezeichnung: K07-IC
• Torx Schlüssel: T8 (Schlüsselgröße)
• Torx Schraube: M2,5x5,5 (Befestigungsmaß)

FAQ

Welche Wendeplatten passen auf den Halter?
Der Halter nimmt DCMT 0702 Wendeplatten auf; die SDJCL 1212 Ausführung des Klemmhalters gewährleistet eine sichere Aufnahme und einfache Montage der DCMT‑Platten.

Ist eine Innenkühlung vorhanden und wie wirkt sie?
Ja, der Klemmhalter von Teknik Makina verfügt über eine Innenkühlung, die Kühlschmierstoff direkt an die Schnittzone führt und so Spanbruch sowie Wärmeentwicklung reduziert.

Welche Schrauben und Schlüssel werden für die Montage benötigt?
Für die Befestigung sind Torx Schrauben M2,5x5,5 vorgesehen; der passende Torx Schlüssel ist T8, was schnellen und sicheren Schraubensatz ermöglicht.

Eignet sich der Halter für links laufende Bearbeitung?
Die Ausführung mit links‑Schnitt ist speziell für linke Drehrichtungen konzipiert und mit Schnittwinkel 93° auf entsprechende Anwendungen abgestimmt.

Wie lässt sich der Halter in bestehende Systeme integrieren?
Die Abmessungen 125 mm Länge und 16 x 16 mm Querschnitt sowie die Kompatibilität zur Bohrstangenbezeichnung K07‑IC erlauben eine einfache Integration in gängige Werkzeugträger.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
