Klemmhalter SDJCR 1212 für SDJC Wendeplatten

Der Klemmhalter SDJCR 1212 von Teknik Makina vereint stabile Spanntechnik mit praktischer Innenkühlung und ist für rechtsseitige Drehoperationen mit DCMT Wendeplatten konzipiert

• *Klemmhalter »SDJCR 1212« von Teknik Makina
• *Für DCMT 0702 Wendeplatten geeignet
• *Innenkühlung zur verbesserten Spanabfuhr
• *Schnittwinkel 93° für rechtsseitige Schnitte
• *Torx Schraube M2,5x5,5 mit Torx Schlüssel T8

Präzise Schnittkontrolle und konstante Spannkraft für produktive Reihenfertigung

Der Klemmhalter bietet eine durchdachte Geometrie, die wiederholgenaue Positionierung der Wendeplatte sicherstellt. Durch den definierten Schnittwinkel 93° und die kompatible Wendeplattenaufnahme für DCMT 0702 entstehen reproduzierbare Spanungsbedingungen, die Rüstzeiten verringern und Ausschuss senken. Die stabile Auflagefläche und die klare Schraubverbindung sorgen für konstante Klemmkraft und minimieren Vibrationen bei Serienläufen.

Zuverlässige Kühlung und längere Werkzeugstandzeiten

Die integrierte Innenkühlung führt Kühlschmierstoff direkt zur Schneidzone und reduziert Hitzeentwicklung an der Schneide. Dies verbessert die Spanabfuhr und trägt wesentlich zur Standzeit der Wendeplatten bei, ohne komplexe Umrüstungen an der Maschine. Anwender profitieren von weniger Nacharbeit und planbareren Werkzeugwechselintervallen dank der gezielten Temperaturkontrolle.

Montagefreundliches Design und sichere Befestigung

Die Befestigung erfolgt über die Torx Schraube M2,5x5,5 in Verbindung mit dem Torx Schlüssel T8, was schnelle und sichere Wechsel ermöglicht. Die Auslegung mit einer Schneidkopfbreite von 16 mm und einer Schneidenhöhe von 27 mm bietet ausreichend Stabilität für Standarddrehoperationen, während die Gesamtlänge von 125 mm einfache Integration in vorhandene Bohrstangenaufnahmen erlaubt. Die klare Verbindungstechnik vereinfacht Rüstvorgänge und reduziert Stillstandszeiten.

Einsatzbereich, Wirtschaftlichkeit und Serviceorientierung

Der Halter eignet sich insbesondere für rechtsseitige Dreharbeiten mit DCMT-Platten und fügt sich nahtlos in CNC-gesteuerte Fertigungszellen ein. Durch die Kombination aus robuster Mechanik und gezielter Kühlauslegung lassen sich Laufzeiten optimieren und Fertigungskosten senken. Bei Fragen zur Anwendung oder zur Auswahl der passenden Bohrstange steht Metav mit Technikberatung und schneller Lieferung unterstützend zur Seite

Empfehlung: Für zuverlässige rechtsseitige Drehbearbeitung mit aktiver Kühlschmierstoffzufuhr das Halter-System SDJCR 1212 von Teknik Makina wählen und bei Unsicherheiten die technische Beratung von Metav Werkzeuge per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 kontaktieren

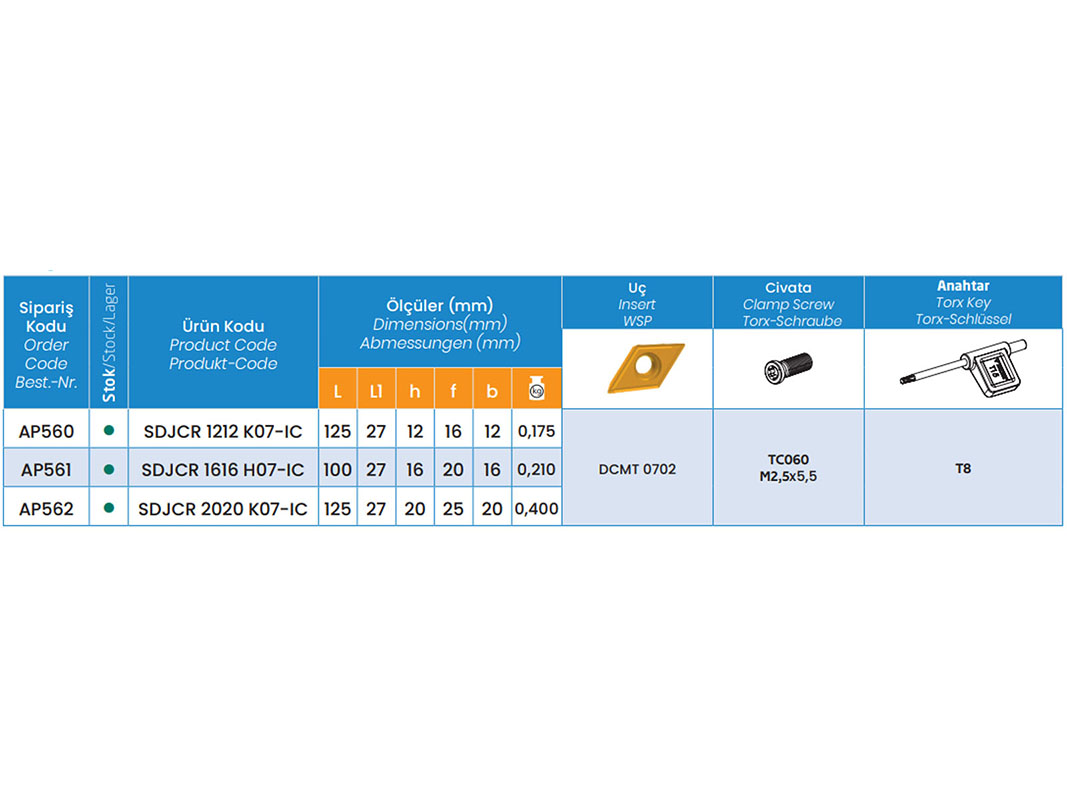

Produktmerkmale

• Artikelnummer: AP560TM
• Marke: Teknik Makina
• Bezeichnung: SDJC für DCMT Wendeplatten
• ISO-Bezeichnung: SDJCR 1212
• Bohrstangen-Bezeichnung: K07-IC

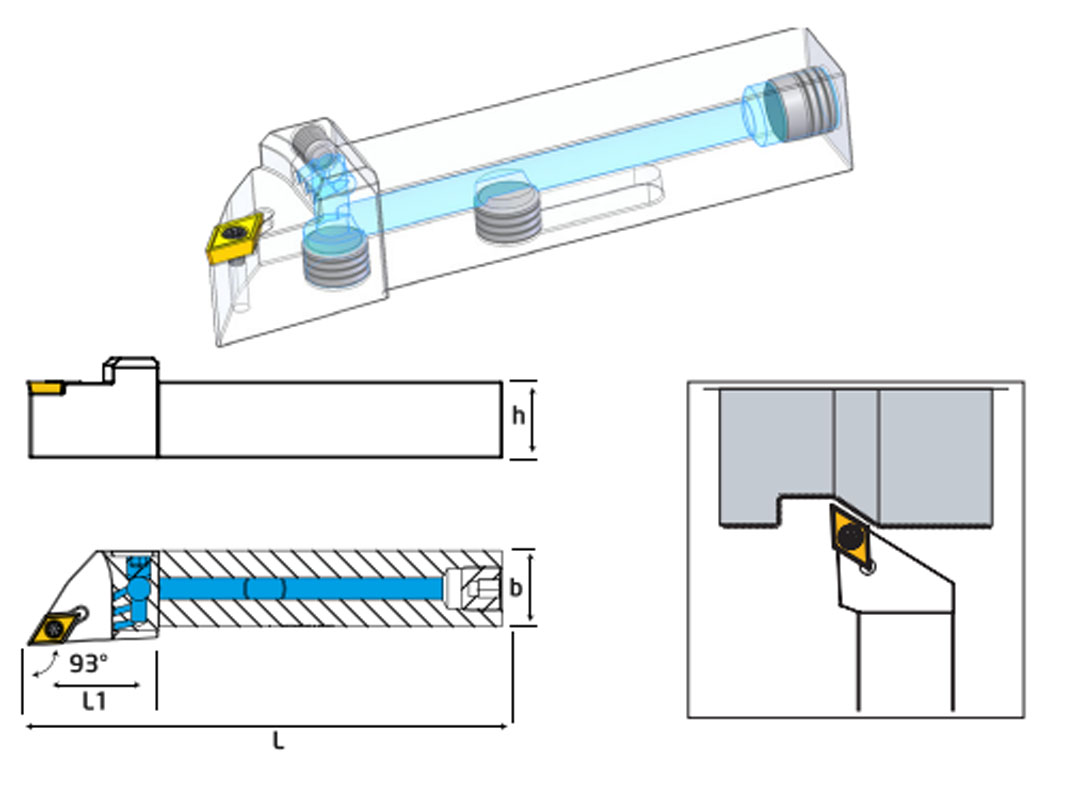

Fakten

• Breite: 12 mm
• Höhe: 12 mm
• Schneidkopf Breite: 16 mm
• Schneidenhöhe: 27 mm
• Gesamthöhe: 12 mm
• Gesamtlänge: 125 mm
• Schnittwinkel: 93°
• Gewicht: 0,17 kg

Besonderheiten

• Innenkühlung: ja (Kühlmittelzufuhr durch Werkzeug)
• Passend für: DCMT 0702 (Wendeplatte, universelle Drehplatte)
• Torx Schraube: M2,5x5,5 (Befestigungsschraube)
• Torx Schlüssel: T8 (Schraubwerkzeug)
• Schnittrichtung: rechts
• Klemmhalter Bezeichnung ISO: SDJCR 1212
• Bohrstangen Bezeichnung: K07-IC

FAQ

Welche Wendeplatten passen in den Halter?
Der Halter ist für DCMT 0702 Wendeplatten ausgelegt; die Aufnahme unterstützt die Standardkontur der DCMT Platten und ermöglicht sicheren Sitz bei Drehbewegungen.

Ist die Innenkühlung für alle Maschinen geeignet?
Die Innenkühlung des Klemmhalters leitet Kühlschmierstoff direkt zur Schneidkante; die Funktion ist kompatibel mit Maschinen, die Kühlmitteldruck über die Werkzeugaufnahme liefern.

Wie wird die Wendeplatte befestigt?
Die Platte wird über die definierte Aufnahme fixiert und mit der Torx Schraube M2,5x5,5 gesichert; für das Anziehen wird ein Torx Schlüssel T8 empfohlen.

Welche Vorteile bringt der Schnittwinkel von 93°?
Der Schnittwinkel 93° ermöglicht eine kontrollierte Spanbildung bei rechtsseitigen Schnitten und reduziert Kantenbelastung, was die Standzeit der Wendeplatten erhöht.

Welche Bohrstange passt zum Halter?
Empfohlen ist die Verwendung mit der Bohrstange K07-IC, die mechanische Kompatibilität und korrekte Montageposition sicherstellt.
