Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung 93° SVJBL 1212 J11-F-IK für VBMT 1103 Wendeplatten Innenkühlung linksschneidend - Teknik Makina

Der Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung überzeugt durch Innenkühlung und präzisen Schnittwinkel 93°; die Kompatibilität mit VBMT 1103 und die ISO-Aufnahme SVJBL 1212 sorgen für zuverlässigen Einsatz. Bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

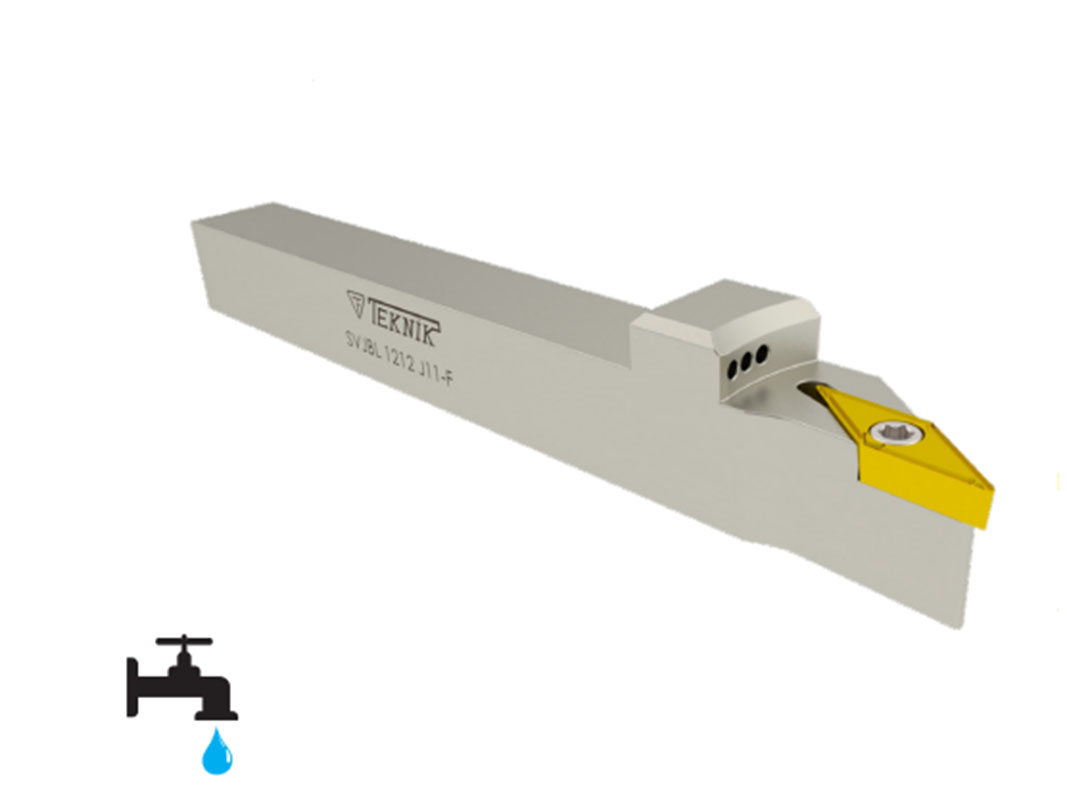

Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung

Der Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung ist ein präzises Drehwerkzeug mit Innenkühlung zur Verbesserung der Standzeit und konstanter Spanabfuhr

• Präzise Aufnahme für VBMT 1103 Wendeplatten
• Innenkühlung erhöht Werkzeugstandzeit deutlich
• Schnittwinkel 93° für kontrollierte Spanabfuhr
• Kompatibel mit SVJBL 1212 Aufnahmeformat

Höhere Prozesssicherheit durch stabile Klemmung und Maßhaltigkeit

Die flache Ausführung des Klemmhalter bietet eine stabile Klemmung der Wendeplatten und reduziert Vibrationen. Durch die ISO-Aufnahme SVJBL 1212 wird die Position der VBMT 1103 Wendeplatte wiederholgenau fixiert, was zu konstanter Schnittqualität führt. Unternehmen profitieren von vorhersehbaren Ergebnissen beim Drehen, weil die feste Lagerung Geometrieabweichungen minimiert und Nacharbeit reduziert.

Innenkühlung für längere Standzeiten und bessere Oberfläche

Die integrierte Innenkühlung leitet Schneidöl direkt an die relevante Bereich der Schneide und unterstützt so Kühlung und Späneabfuhr. Dadurch sinkt thermische Belastung der Kante, was Verschleiß verlangsamt und Oberflächenrauheit verbessert. Anwender mit hohen Schnittparametern erzielen stabilere Standzeiten und geringere Stillstandszeiten durch weniger Werkzeugwechsel.

Einfache Montage und sichere Befestigung mit standardisierten Teilen

Die Montage erfolgt über die genormte Schraubverbindung; die Befestigung verwendet die Torx Schraube M2,5x6,5 und wird mit dem Torx Schlüssel T8 angezogen. Durch diese Kombination lässt sich die Schneidenlage präzise nachjustieren, ohne zusätzliches Spezialwerkzeug. Eine klar definierte Befestigungsprozedur sorgt für reproduzierbare Schnittbedingungen und erleichtert den Produktivitätsaufbau in der Werkstatt.

Praktische Hinweise für Einsatz und Anbindung an Werkzeughalter

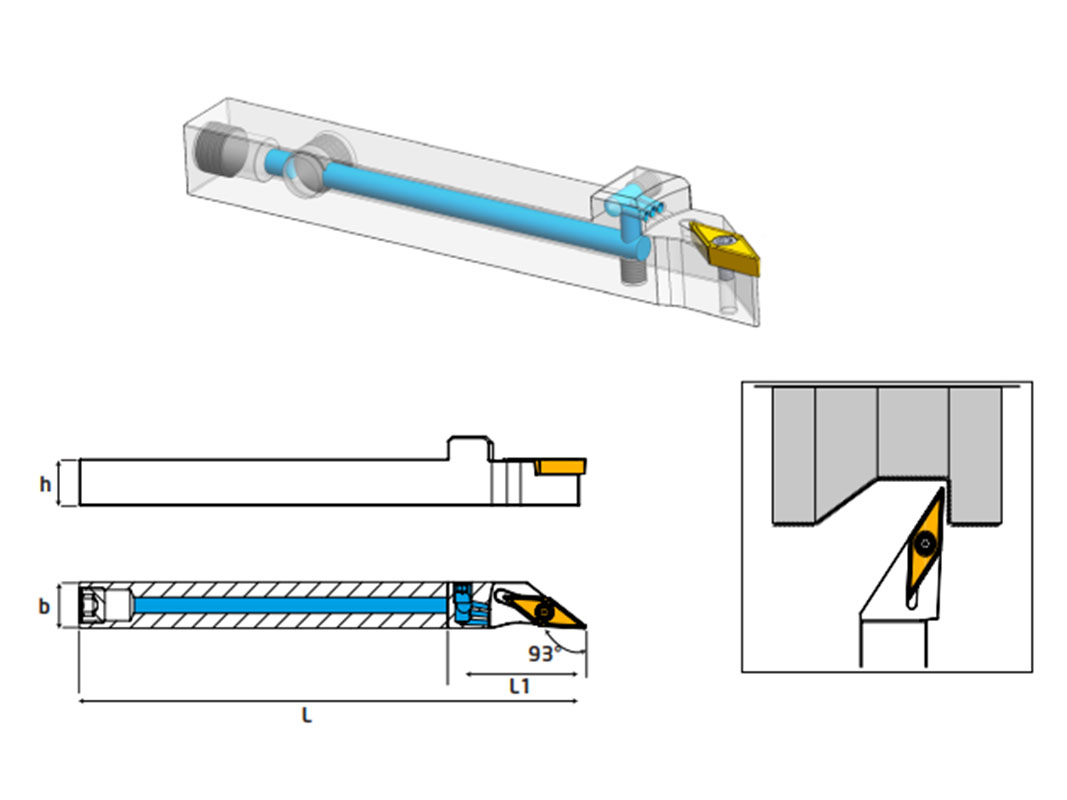

Der Klemmhalter SVJB ist für linke Schnittrichtung ausgelegt und wurde für den Einsatz mit VBMT 1103 Wendeplatten dimensioniert. Die kompakte Bauform mit Gesamtlänge 110 mm und Schneidenhöhe 32 mm erlaubt den Einsatz in beengten Aufnahmen und bei gesteckten Maschinen. Nutzer erhalten so hohe Flexibilität bei Dreharbeiten mit engen Werkzeugradien und anspruchsvollen Werkstückkonturen.

Empfehlung: Nutzen Sie den Klemmhalter SVJB für präzise Dreharbeiten mit VBMT-Scheiben; bestellen Sie das Modell AP558TM über Metav Werkzeuge oder fordern Sie technische Details per eMail oder Telefon an

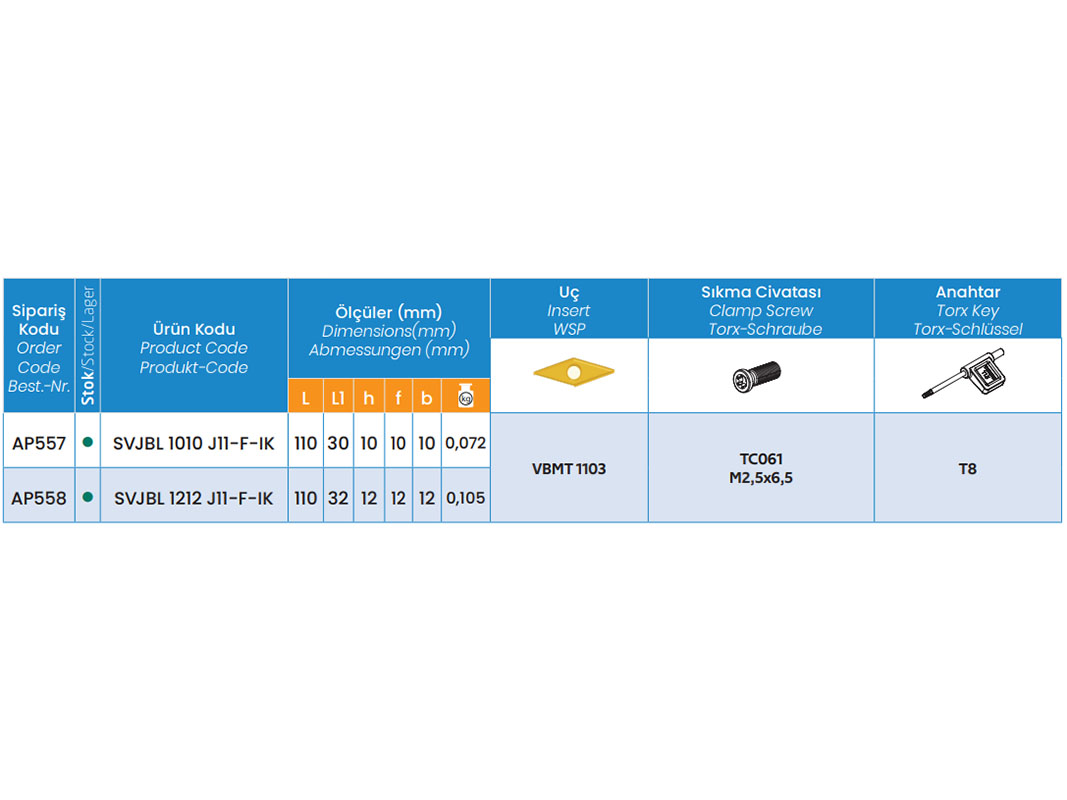

Produktmerkmale

• Artikelnummer: AP558TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter
• Serie: SVJB für VBMT Wendeplatten, flache Ausführung

Fakten

• Gesamthöhe: 12 mm
• Gesamtlänge: 110 mm
• Schneidenhöhe: 32 mm
• Schnittwinkel: 93
• Klemmhalter Breite: 12 mm
• Klemmhalter Höhe: 12 mm
• Schneidkopf Breite: 12 mm
• Gewicht: 0.11 kg

Besonderheiten

• Innenkühlung: Ja, direkte Kühlmittelzufuhr
• Geeignet für Wendeplatten: VBMT 1103
• Klemmhalter Bezeichnung ISO: SVJBL 1212
• Bohrstangen Bezeichnung: J11-F-IK
• Torx Schlüssel: T8
• Torx Schraube: M2,5x6,5
• Schnittrichtung: links

FAQ

Welche Wendeplatten passen für diesen Klemmhalter?
Der Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung ist für VBMT 1103 Wendeplatten ausgelegt und ermöglicht durch die ISO-Aufnahme SVJBL 1212 eine formschlüssige Fixierung.

Wie verbessert die Innenkühlung die Standzeit?
Die Innenkühlung des Klemmhalter AP558TM liefert Kühlmittel direkt an die Schneide, reduziert thermischen Verschleiß und sorgt für eine stabilere Schneidkante, wodurch die Werkzeugstandzeit signifikant verlängert wird.

Welche Schrauben und Schlüssel werden für die Montage benötigt?
Für die Befestigung werden die Torx Schraube M2,5x6,5 und der Torx Schlüssel T8 verwendet; diese Kombination ermöglicht sicheren Anzug und reproduzierbare Einstellungen.

Ist der Klemmhalter für Rechts- und Linksdrehen geeignet?
Das Modell AP558TM ist für die linke Schnittrichtung ausgelegt; bei Bedarf an anderer Drehrichtung sind alternative Ausführungen zu wählen.

Welche Vorteile bietet der Schnittwinkel 93° in der Praxis?
Der Schnittwinkel 93° unterstützt eine kontrollierte Spanabfuhr und verbessert die Stabilität des Spanflusses, was besonders bei interrupted Cuts oder schwankenden Schnittbedingungen vorteilhaft ist.
