Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung 93° SVJBR 1616 H11-F-IK für VBMT 1103 Innenkühlung rechtsschneidend - Teknik Makina

Der Klemmhalter überzeugt durch seine präzise Spannführung und die Innenkühlung, die für konstante Schneidbedingungen sorgt; die Kompatibilität mit VBMT 1103 Wendeplatten gewährleistet schnellen Wechsel und hohe Prozesssicherheit. Bestellen Sie das Klemmhalter direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Klemmhalter — SVJB für VBMT Wendeplatten, flache Ausführung

Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung; kompakte Aufnahme für rechtsdrehende Zerspanung und präzise Klemmung

• SVJB-Ausführung für VBMT 1103 Wendeplatten
• Innenkühlung für konstante Kühlwirkung
• Präzise Klemmung im SVJBR 1616 Format
• Schnittwinkel 93° für stabile Zerspanung

Präzise Spannfunktion für wiederholgenaue Schnitte

Die flache SVJB-Ausführung bietet eine stabile Auflagefläche für VBMT 1103 Wendeplatten und ermöglicht dadurch konstant reproduzierbare Schnittbilder. Durch die klare Geometrie des Anschlags reduziert sich das Spiel zwischen Wendeplatte und Halter, was die Oberflächenqualität verbessert und Nachbearbeitungszeiten verringert. Die definierte Klemmung im SVJBR 1616 Format sorgt für eine sichere Fixierung auch bei höheren Spanbelastungen und kurzen Spanlängen.

Zuverlässige Kühlung für stabilen Werkzeugstand

Die integrierte Innenkühlung führt Kühlmittel direkt zur Schneidzone und sorgt für gleichmäßige Wärmeabfuhr; das reduziert thermische Verformung und verlängert Standzeiten der Wendeplatte. Anwender profitieren von konstanteren Schnittkräften und einer geringeren Neigung zu Rissen oder Ausbrüchen an der Schneidekante. Die Innenkühlung eignet sich besonders bei unterbrochenen Schnitten oder abrasiven Werkstoffen, da sie den Wärmehaushalt effektiv steuert.

Einfache Montage und sichere Befestigung

Der Klemmhalter ist auf schnellen Wechsel ausgelegt: Die Befestigung erfolgt mit der Torx Schraube M2,5x6,5, die mit dem Torx Schlüssel T8 einfach anzuziehen ist. Diese Kombination garantiert reproduzierbares Anzugsmoment und minimiert Nacharbeiten durch falsch sitzende Wendeplatten. Zusätzlich ermöglicht die kompakte Bauform eine unkomplizierte Zugänglichkeit der Schraube auch in beengten Aufnahmen.

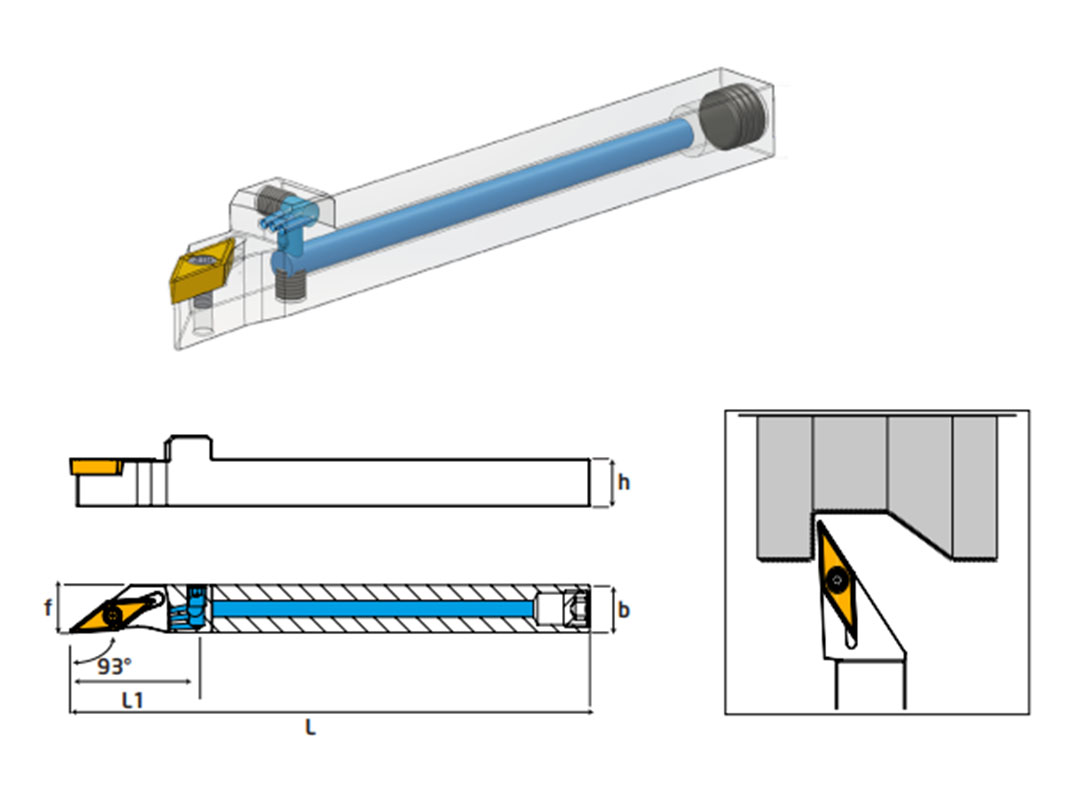

Konstruktion, Abmessungen und Einsatzbereiche

Mit einer Gesamtlänge von 100 mm und einer Gesamthöhe von 16 mm bietet der Halter eine ausgewogene Führungsfläche bei gleichzeitig geringer Einbautiefe. Der Schnittwinkel von 93° und die Rechtsdrehung sind ausgelegt für stabile Auftragsbedingungen beim Außen- und Profildrehen. Die klare Konstruktion macht den Halter zur passenden Lösung, wenn es um präzise, wiederholbare Ergebnisse in Serien- und Einzelteilfertigung geht.

Empfehlung: Für präzise und prozesssichere Drehbearbeitung das SVJB-Klemmhalter-System von Teknik Makina wählen und über Metav Werkzeuge technische Beratung anfordern — eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: AP549TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter SVJB für VBMT Wendeplatten, flache Ausführung

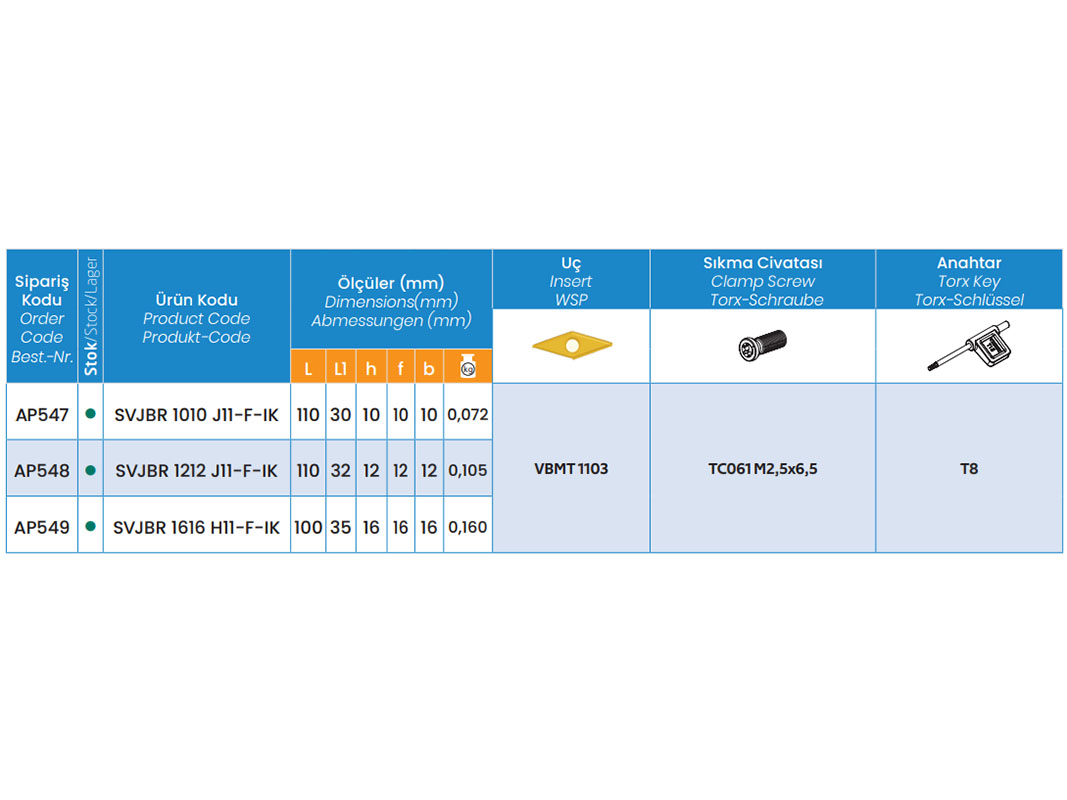

Daten

• Gesamtlänge: 100 mm
• Gesamthöhe: 16 mm
• Klemmhalter Breite: 16 mm
• Klemmhalter Höhe: 16 mm
• Schneidkopf Breite: 16 mm
• Schneidenhöhe: 35 mm
• Schnittwinkel: 93°
• Gewicht: 0,16 kg

Besonderheiten

• Innenkühlung — Kühlmittelzufuhr zur Schneidzone
• Fur Wendeplatten: VBMT 1103
• Klemmhalter Bezeichnung ISO: SVJBR 1616 — flache Ausführung, präzise Klemmung
• Klemmhalter Bohrstangen Bezeichnung: H11-F-IK
• Schnittrichtung: rechts
• Torx Schlüssel: T8 — für reproduzierbares Anzugsmoment
• Torx Schraube: M2,5x6,5 — Befestigungselement

FAQ

Welche Wendeplatten passen in den Klemmhalter?
Der Klemmhalter ist für VBMT 1103 Wendeplatten ausgelegt und bietet eine präzise Auflagefläche, die Wendeplattenwechsel schnell und wiederholgenau ermöglicht.

Verfügt das Werkzeug über eine Innenkühlung?
Ja, der Halter besitzt eine Innenkühlung, die das Kühlmittel direkt zur Schneidzone führt und so die Standzeit der Wendeplatte verbessert.

Welche Schraube und welcher Schlüssel werden zur Befestigung benötigt?
Zur Fixierung wird die Torx Schraube M2,5x6,5 verwendet; der Anzug erfolgt mit dem Torx Schlüssel T8 für konstante Befestigungswerte.

Für welche Schnittrichtung ist der Halter vorgesehen?
Der Klemmhalter ist für die rechtsdrehende Zerspanung konzipiert und hat einen Schnittwinkel von 93°, was stabile Schnittbedingungen fördert.

Wie unterstützt Metav bei der Auswahl des passenden Halters?
Metav bietet technische Beratung und Hilfestellung bei der Auswahl; für Fragen zum Klemmhalter von Teknik Makina mit Artikelnummer AP549TM können Sie die Experten per eMail oder Telefon kontaktieren.
