Klemmhalter SVJC für VCMT Wendeplatten, flache Ausführung 93° SVJCL 1212 J11-F-IK für VCMT 1103 Innenkühlung linksschneidend - Teknik Makina

Der Klemmhalter überzeugt durch Innenkühlung und präzise Aufnahme: Die integrierte Kühlmittelzufuhr reduziert Wärmebildung und verbessert die Spanabfuhr, während die Kompatibilität mit VCMT 1103 Wendeplatten flexible Einsatzmöglichkeiten sichert. Für Anwender, die stabile Links-Schnitte und einfache Montage suchen, bietet sich der Klemmhalter als zuverlässige Lösung an. Bestellungen und Beratung über Metav Werkzeuge möglich.

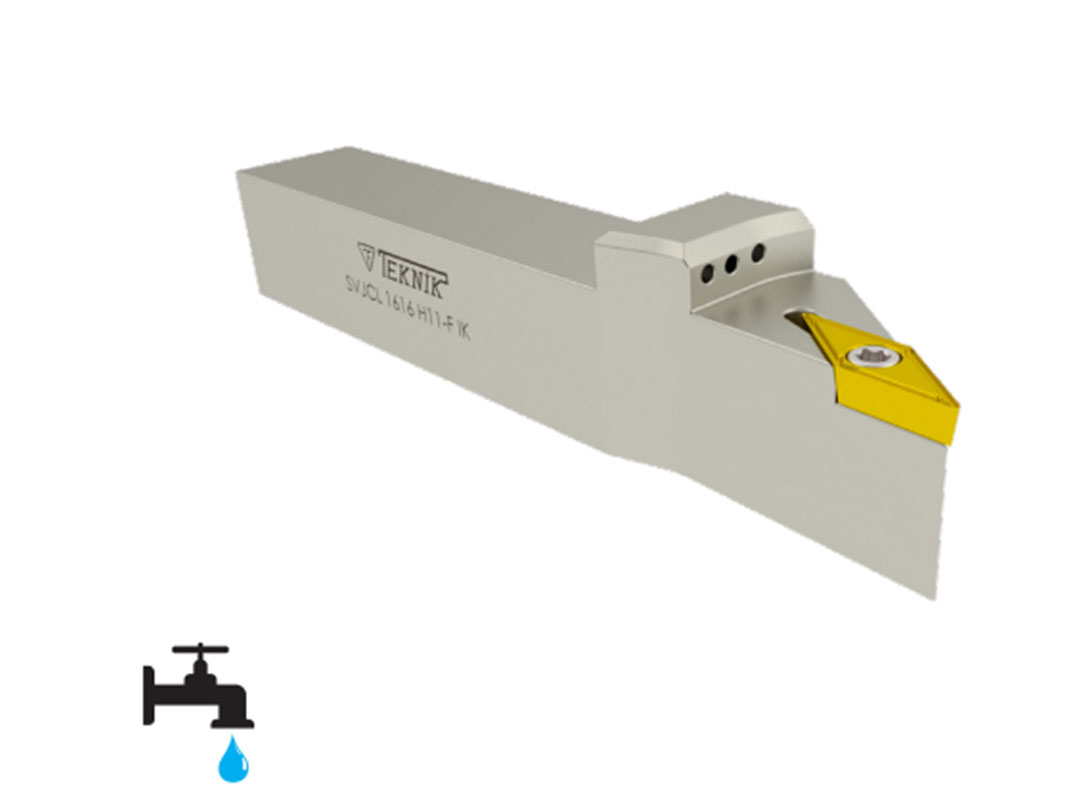

Klemmhalter — SVJC für VCMT Wendeplatten, flache Ausführung (Teknik Makina)

Der Klemmhalter eignet sich für präzise Drehbearbeitung mit Innenkühlung und flacher Bauform, ideal für beengte Schnittpositionen.

• SVJC-Ausführung für VCMT Wendeplatten
• Flache Bauform für enge Schnittpositionen
• Innenkühlung für stabile Spanabfuhr
• Passend für SVJCL 1212 Aufnahme
• Torx Schraube M2,5x6,5; Torx Schlüssel T8

Präzision durch integrierte Innenkühlung und Spanabfuhr

Die Innenkühlung sorgt direkt an der Schneide für konstante Temperaturbedingungen und reduziert dadurch thermische Belastung von Wendeplatte und Halter. Das Ergebnis ist eine bessere Spanabfuhr und eine längere Standzeit der Schneidkante. Anwender profitieren von gleichmäßigeren Oberflächen und planbaren Werkzeugwechselintervallen. Der Einsatz von Kühlmittel in direkter Nähe zur Schneide minimiert Nacharbeit und erhöht die Prozesssicherheit bei anspruchsvollen Werkstoffen.

Kompatible Wendeplatten und Links-Schnitt für sichere Ergebnisse

Der Halter wurde für VCMT 1103 Wendeplatten ausgelegt und ermöglicht so den Einsatz handelsüblicher Schneidplatten mit bewährter Geometrie. Die Auslegung auf Links-Schnitt erlaubt sichere Drehrichtungen bei entsprechenden Maschineneinrichtungen. Durch die angegebene Schneidenhöhe passt die Aufnahme zu standardisierten Plattenmaßen, sodass Umrüstzeiten gering bleiben und Wiederholgenauigkeit gewährleistet ist.

Robuste Aufnahme und einfache Montage für wiederholgenaue Positionierung

Die ISO-Bezeichnung SVJCL 1212 beschreibt die klare Aufnahmekonfiguration, die eine stabile Klemmung der Wendeplatte ermöglicht. Kombiniert mit der passenden Bohrstangenbezeichnung J11-F-IK ergibt sich ein Montagesystem, das tolerant gegenüber geringfügigen Justagen ist und trotzdem eine präzise Schneidposition hält. Die flache Bauform reduziert Kollisionen in engen Einspannungen und erleichtert das Positionieren bei komplexen Werkstückgeometrien.

Montagehinweise und sichere Befestigung mit Torx Werkzeug

Für die Befestigung wird die Torx Schraube M2,5x6,5 verwendet; der passende Torx Schlüssel ist T8. Durch diese Kombination lässt sich die Wendeplatte sicher und drehmomentgerecht fixieren, wodurch Laufgenauigkeit und Wiederholbarkeit verbessert werden. Bei der Montage auf korrekte Ausrichtung und saubere Kontaktflächen achten, um optimale Schneidbedingungen zu erzielen. Bei Fragen zur richtigen Einstellung unterstützt Metav Werkzeuge mit technischer Beratung.

Empfehlung: Den SVJCL 1212 Klemmhalter von Teknik Makina für anspruchsvolle Links-Schnitte und präzise Innenkühlung über Metav Werkzeuge wählen — bei technischen Fragen eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 nutzen.

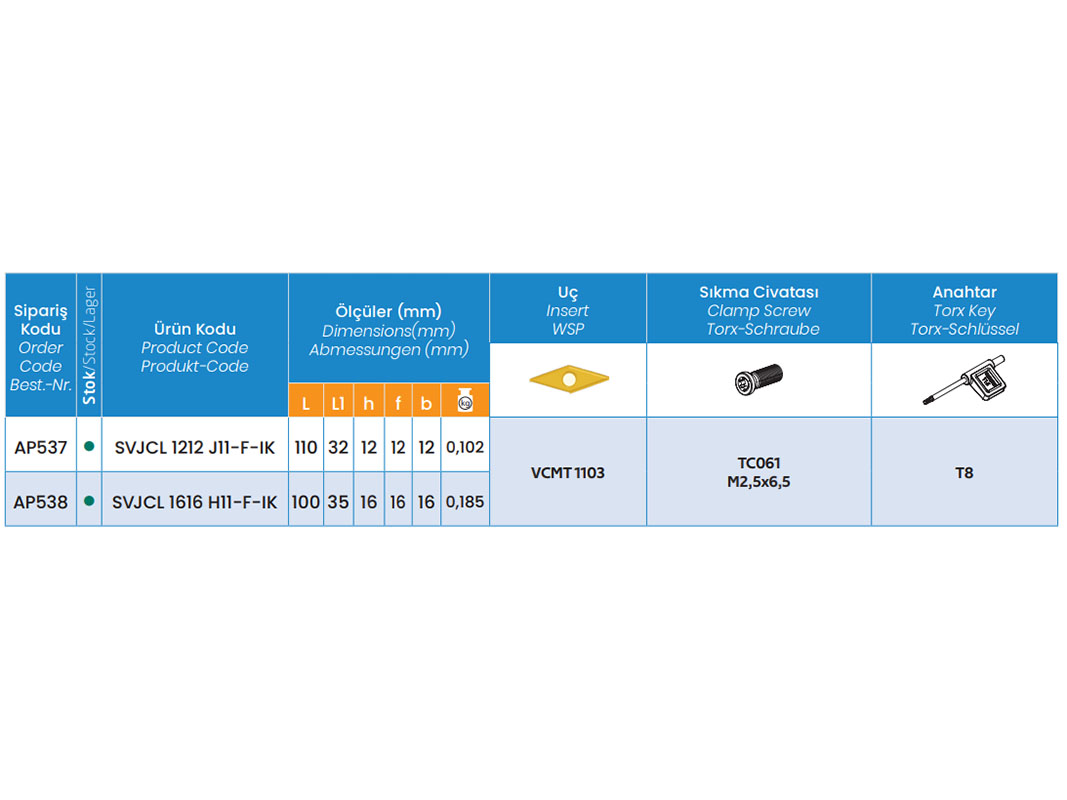

Produktmerkmale

• Artikelnummer: AP537TM
• Marke: Teknik Makina
• Bezeichnung: SVJC für VCMT Wendeplatten, flache Ausführung

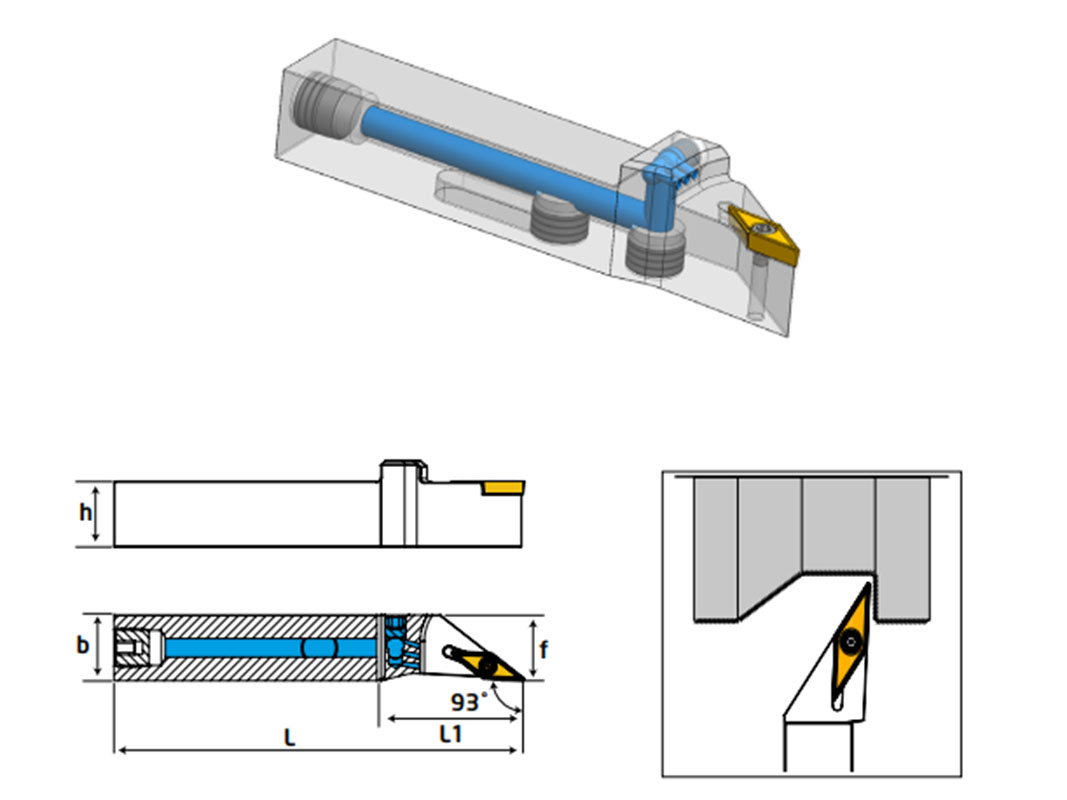

Daten

• Gesamtlänge: 110 mm
• Gesamthöhe: 12 mm
• Schneidenhöhe: 32 mm
• Schnittwinkel: 93°
• Klemmhalter Breite: 12 mm
• Klemmhalter Höhe: 12 mm
• Schneidkopf Breite: 12 mm
• Gewicht: 0,1 kg

Besonderheiten

• Innenkühlung: ja — Kühlmittelzufuhr integriert
• Fur Wendeplatten: VCMT 1103 — Wendeplatte, handelsübliche Ausführung
• Klemmhalter Bezeichnung ISO: SVJCL 1212
• Klemmhalter Bohrstangen Bezeichnung: J11-F-IK
• Torx Schlüssel: T8
• Torx Schraube: M2,5x6,5
• SchnittRichtung: links — geeignet für Links-Schnitt

FAQ

Welche Wendeplatten passen zu diesem Halter?
Der Halter ist für VCMT 1103 Wendeplatten ausgelegt und bietet mit der SVJCL-Aufnahme sichere Positionierung; die Kombination aus Halter und Platte gewährleistet wiederholgenaue Schnitte.

Ist eine Innenkühlung vorhanden und welchen Nutzen bringt sie?
Ja, der Klemmhalter verfügt über Innenkühlung; dadurch werden Hitzeentwicklung und Werkzeugverschleiß reduziert, was die Standzeit der Wendeplatte verlängert.

Welche Befestigungsteile werden benötigt?
Verwendet wird die Torx Schraube M2,5x6,5; der passende Torx Schlüssel ist T8, um die Wendeplatte formschlüssig und sicher zu fixieren.

Eignet sich das Werkzeug für enge Schnittpositionen?
Die flache Ausführung des SVJC-Halters und die kompakte Bauform ermöglichen den Einsatz in beengten Einspannungen ohne Kompromisse bei der Stabilität.

Welche Kennnummer hat das Produkt für Nachbestellungen?
Für Bestellungen und technische Rückfragen nutzen Sie bitte die Artikelnummer AP537TM von Teknik Makina.
