Klemmhalter SVJC für VCMT Wendeplatten, flache Ausführung 93° SVJCR 1616 H11-F-IK für VCMT 1103 Wendeplatten Innenkühlung rechtsschneidend - Teknik Makina

Die Kombination aus Innenkühlung, VCMT‑Kompatibilität und robuster ISO‑Abmessung ergibt eine wirtschaftliche Lösung für präzise Drehbearbeitung. Die AP528TM Klemmhalter eignet sich besonders für Einsätze mit VCMT 1103 Wendeplatten und bietet durch die Innenkühlung verbesserte Spanabfuhr und Standzeit. Bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder lassen Sie sich von der Beratung bei Bedarf technisch unterstützen.

Klemmhalter SVJCR 1616 – AP528TM für Drehbearbeitung

Klemmhalter AP528TM verbindet stabile Klemmung mit Innenkühlung für anspruchsvolle Zerspanungsaufgaben

• AP528TM Klemmhalter SVJCR 1616 für Präzisionsdrehbearbeitung
• Innenkühlung für bessere Kühlung und Spanabfuhr
• Kompatibel mit VCMT 1103 Wendeplatten
• Schnittwinkel 93° für präzise Rechts-Schnitte
• Torx Schlüssel T8 und Torx Schraube M2,5x6,5 für einfache Montage

Präzision und Schnittstabilität für wiederholbare Ergebnisse

Die AP528TM Klemmhalter ist so ausgelegt, dass sie wiederholbare Schnittbedingungen gewährleistet. Die SVJCR 1616 ISO‑Geometrie sorgt für planbaren Haltewinkel und konstante Klemmkraft, wodurch Bauteilmaße stabiler eingehalten werden. Durch den definierten Schnittwinkel 93° werden Schnittkräfte gezielt geführt, was Vibrationen reduziert und Oberflächenqualität verbessert.

Innenkühlung: Kühlung direkt an der Schneide für längere Standzeiten

Die integrierte Innenkühlung leitet Kühlschmierstoff gezielt an die Schneidkante und unterstützt die Spanabfuhr, wodurch Schneidplatten länger einsatzfähig bleiben. Bei der Verwendung mit VCMT 1103 Wendeplatten wird die Wärmeentwicklung minimiert, was Standzeit und Prozesssicherheit erhöht. Diese Funktion ist besonders vorteilhaft bei tiefen Eingriffen und unterbrochenem Schnitt.

Kompatibilität und Wechsel der Wendeplatten effizient gestalten

Die Konstruktion erlaubt einfachen Plattenwechsel und klare Sitzlage für VCMT 1103 Einsätze. Die Klemmhalter‑Geometrie reduziert Sitzspiel, sodass die Plattenposition beim Wechsel konstant bleibt. Für die Befestigung werden Torx Schraube M2,5x6,5 und Torx Schlüssel T8 empfohlen, was schnellen, reproduzierbaren Wechsel und einfache Nachspannung ermöglicht.

Montage und Handhabung mit klaren Maßen für die Werkstatt

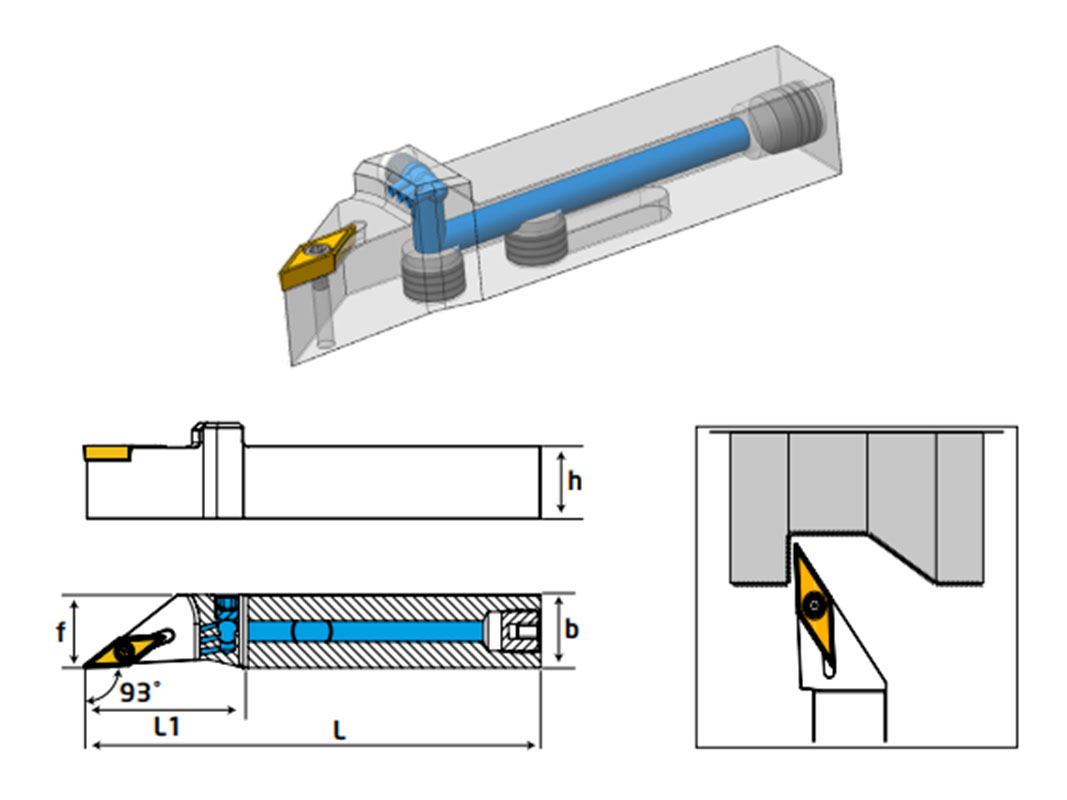

Die AP528TM zeichnet sich durch genormte Abmessungen aus: Breite und Höhe von jeweils 16 mm sowie eine Gesamtlänge von 100 mm, was Einbaumaße vereinfacht und die Auswahl passender Bohrstangen erleichtert. Die Kombination aus ISO‑Bezeichnung SVJCR 1616 und passenden Bohrstangen wie H11‑F‑IK ermöglicht eine transparente Werkzeugverwaltung in der Werkstatt.

Empfehlung: Für präzise Rechts‑Drehbearbeitung die AP528TM Klemmhalter mit Innenkühlung bei Metav Werkzeuge anfragen per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

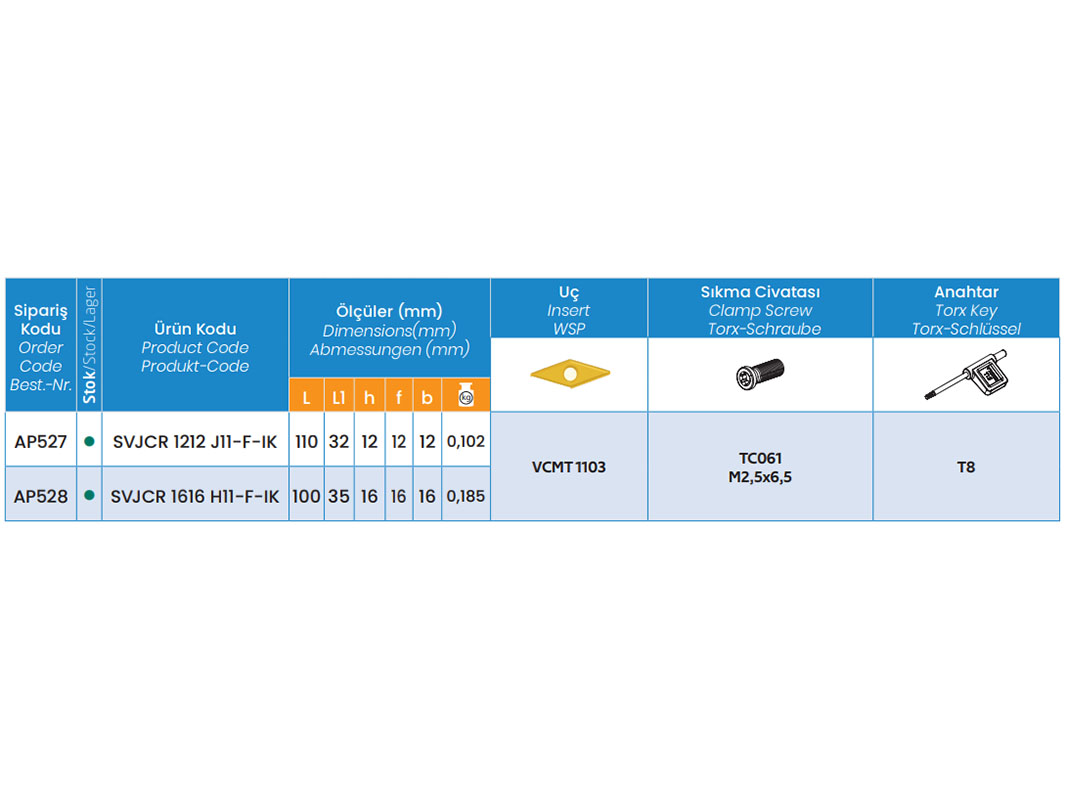

Produktmerkmale

• Bezeichnung: Klemmhalter SVJC für VCMT Wendeplatten, flache Ausführung
• Artikelnummer: AP528TM
• Marke: Teknik Makina
• Klemmhalter Bezeichnung ISO: SVJCR 1616

Daten

• Gesamtlänge: 100 mm
• Gesamthöhe: 16 mm
• Schneidenhöhe: 35 mm
• Klemmhalter Breite: 16 mm
• Klemmhalter Höhe: 16 mm
• Schneidkopf Breite: 16 mm
• Schnittwinkel: 93 °
• Gewicht: 0.19 kg

Besonderheiten

• Innenkühlung
• Kompatibel mit VCMT 1103
• Bohrstange: H11-F-IK
• Torx Schlüssel: T8
• Torx Schraube: M2,5x6,5
• Schnittrichtung: rechts

FAQ

Welche Wendeplatten passen für diesen Klemmhalter?
Die AP528TM Klemmhalter ist speziell ausgelegt für VCMT 1103 Wendeplatten und bietet durch die flache Ausführung sicheren Sitz und optimale Spanführung bei gängigen Drehoperationen.

Wie unterstützt die Innenkühlung die Bearbeitung?
Die integrierte Innenkühlung der AP528TM führt Kühlschmierstoff direkt an den Schneidbereich, reduziert Hitzeentwicklung und verbessert Spanabfuhr, was die Standzeit der VCMT Einsätze verlängert.

Welche Schraube und Werkzeug werden für die Montage benötigt?
Für die Befestigung der Schneidplatte wird eine Torx Schraube M2,5x6,5 verwendet; empfohlen wird der Torx Schlüssel T8 für sicheren und schnellen Plattenwechsel.

Für welche Schnittrichtung ist der Klemmhalter ausgelegt?
Die Konstruktion der AP528TM ist für rechts‑Schnitte ausgelegt und bietet durch die ISO‑Geometrie SVJCR 1616 stabile Klemmung bei rechtsdrehenden Anwendungen.

Welche Bohrstange passt zur Montage des Halters?
Empfohlene Bohrstange für den Einbau ist die H11‑F‑IK, die kompatible Abmessungen und sichere Verbindung zur Halteraufnahme gewährleistet.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
