150mm Klemmhalter SCLCL 2525 für CCMT 1204, Innenkühlung, 95° Schnittwinkel, links schneidend - Teknik Makina

Klemmhalter SCLC für CCMT Wendeplatten von Teknik Makina

Der Klemmhalter SCLC für CCMT Wendeplatten ist ein robuster Werkzeughalter für präzise Außenbearbeitung mit Innenkühlung und 150 mm Gesamtlänge.

• Passend für CCMT 1204 Wendeschneidplatten
• ISO SCLCL 2525 Aufnahme für 25×25 Schaft
• Innenkühlung für verbesserten Spanabtransport
• Schnittwinkel 95° für stabile Schnitte
• Torx Befestigung mit T15 und M4x11 Schraube

Präzise Schnittführung für industrielle Anwendungen

Mit seiner klaren Geometrie sorgt der Halter für konstante Schnittbedingungen und reproduzierbare Ergebnisse. Die Kompatibilität mit CCMT 1204 Wendeschneidplatten ermöglicht eine flexible Werkzeugbestückung für verschiedene Werkstoffe. Ein definierter Schnittwinkel von 95° reduziert Vibrationen und sorgt für konstante Oberflächenqualität. Anwender profitieren von planbarer Standzeit und gleichbleibender Maßhaltigkeit, was Produktionsprozesse wirtschaftlicher macht.

Verbesserte Prozesssicherheit durch Innenkühlung

Die integrierte Innenkühlung unterstützt den Spanabtransport direkt an der Schneide, was besonders bei längeren Zerspanungen zu geringerer Werkzeugwärme führt. Dadurch verringert sich die thermische Belastung der Wendeschneidplatte, was Standzeit und Prozessstabilität erhöht. Diese Eigenschaft ist vor allem bei anspruchsvollen Serienfertigungen von Vorteil, da sie Nacharbeit reduziert und Rüstzyklen entlastet.

Kompatibilität erklären und Auswahl vereinfachen

Die ISO-Bezeichnung SCLCL 2525 steht für die Halterform und die Schaftabmessung 25×25 mm, wodurch die Auswahl für Standardmaschinen erleichtert wird. Wer mit der Bezeichnung nicht vertraut ist: SCLCL beschreibt die Aufnahmerichtung und Montageart, die Angabe 2525 nennt Breite und Höhe des Schafts. Dadurch ist sofort erkennbar, ob der Halter mechanisch in vorhandene Werkzeughalter oder Maschinenadapter passt.

Wechselkomfort und wartungsfreundliche Details

Der Austausch der Wendeschneidplatten erfolgt über eine Torx-Befestigung (T15) mit M4x11 Schrauben; die zugehörige U-Platte ist als TA015-1 definiert. Diese Kombination ermöglicht schnellen Wechsel und sichert präzise Positionierung der Platte. Zusätzlich sorgt die Schneidekopfbreite von 32 mm und die Schneidehöhe von 30 mm für klare Sitzführung der Einsätze. Bei Fragen zur Montage oder zur optimalen Bestückung unterstützt METAV Werkzeuge mit fachkundiger Beratung.

Empfehlung: Mit dem Klemmhalter von Teknik Makina Fertigungsqualität und Prozesssicherheit erhöhen; bei technischen Fragen berät METAV Werkzeuge gern per E‑Mail (info@metav-werkzeuge.com) oder Telefon (+49 2822 7131930)

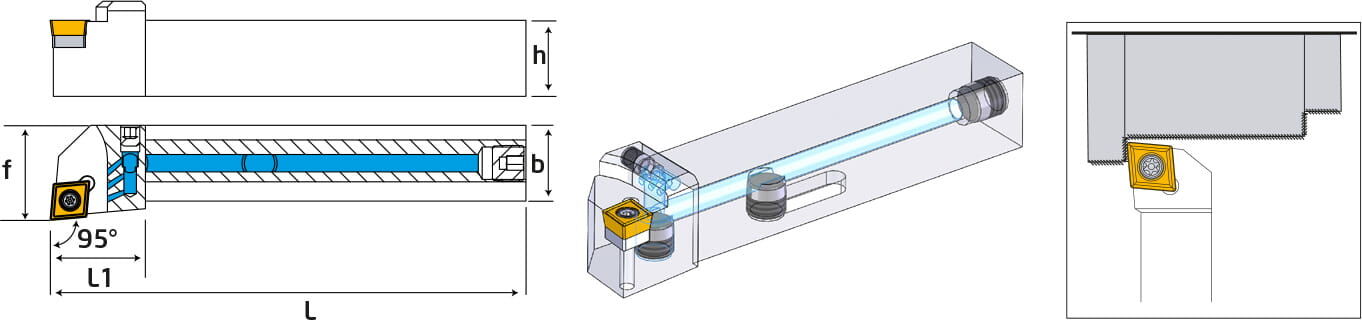

Technische Daten

• Bezeichnung: Klemmhalter
• Marke: Teknik Makina
• SKU: AP508TM
• Passende Wendeplatten: CCMT 1204
• ISO Bezeichnung: SCLCL 2525
• Gesamtlänge: 150 mm
• Breite: 25 mm
• Höhe: 25 mm
• Schneidekopf Breite: 32 mm
• Schneidehöhe: 30 mm
• Schnittwinkel: 95°
• Schnittrichtung: links
• Innenkühlung: Ja
• Gewicht: 0,771 kg
• Torx Schlüssel: T15
• Torx Schraube: M4x11
• U Platte: TA015-1
• GTIN: 4061905052187
• Verfügbarkeit: in Stock
• Zustand: new
• Hersteller oder Manufacturer für Englisch: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com
• Verantwortliche Person oder Responsible Person für Englisch: Metav Werkzeuge GmbH, Parkring 45, 46446 Emmerich, eMail: info@metav-werkzeuge.com

FAQ

Was bedeutet die ISO-Bezeichnung SCLCL 2525 und passt der Klemmhalter auf meine Maschine?
Die ISO-Bezeichnung SCLCL 2525 gibt die Halterform und die Schaftabmessung 25×25 mm an; der Klemmhalter von Teknik Makina ist damit für Maschinen mit entsprechender Werkzeugaufnahme vorgesehen und kompatibel mit CCMT 1204 Wendeschneidplatten.

Ist der Klemmhalter von Teknik Makina für Innenkühlung vorbereitet und welcher Vorteil ergibt sich daraus?
Ja, der Klemmhalter verfügt über Innenkühlung, wodurch der Spanabtransport verbessert und die thermische Belastung der Wendeschneidplatte reduziert wird; das erhöht die Standzeit und die Prozesssicherheit bei längeren Zerspanungen.

Welche Schrauben und Werkzeuge werden für den Plattenwechsel am Klemmhalter benötigt?
Für den Wechsel werden Torx Schrauben M4x11 und ein Torx Schlüssel T15 verwendet; die U Platte ist als TA015-1 angegeben, was schnellen und präzisen Wechsel ermöglicht. Bei Fragen zur Bestückung hilft METAV Werkzeuge gern weiter per E‑Mail oder Telefon.
