25mm Bohrstange PWLN für WNMG 0604 mit Innenkühlung, 95° Schnittwinkel - Teknik Makina

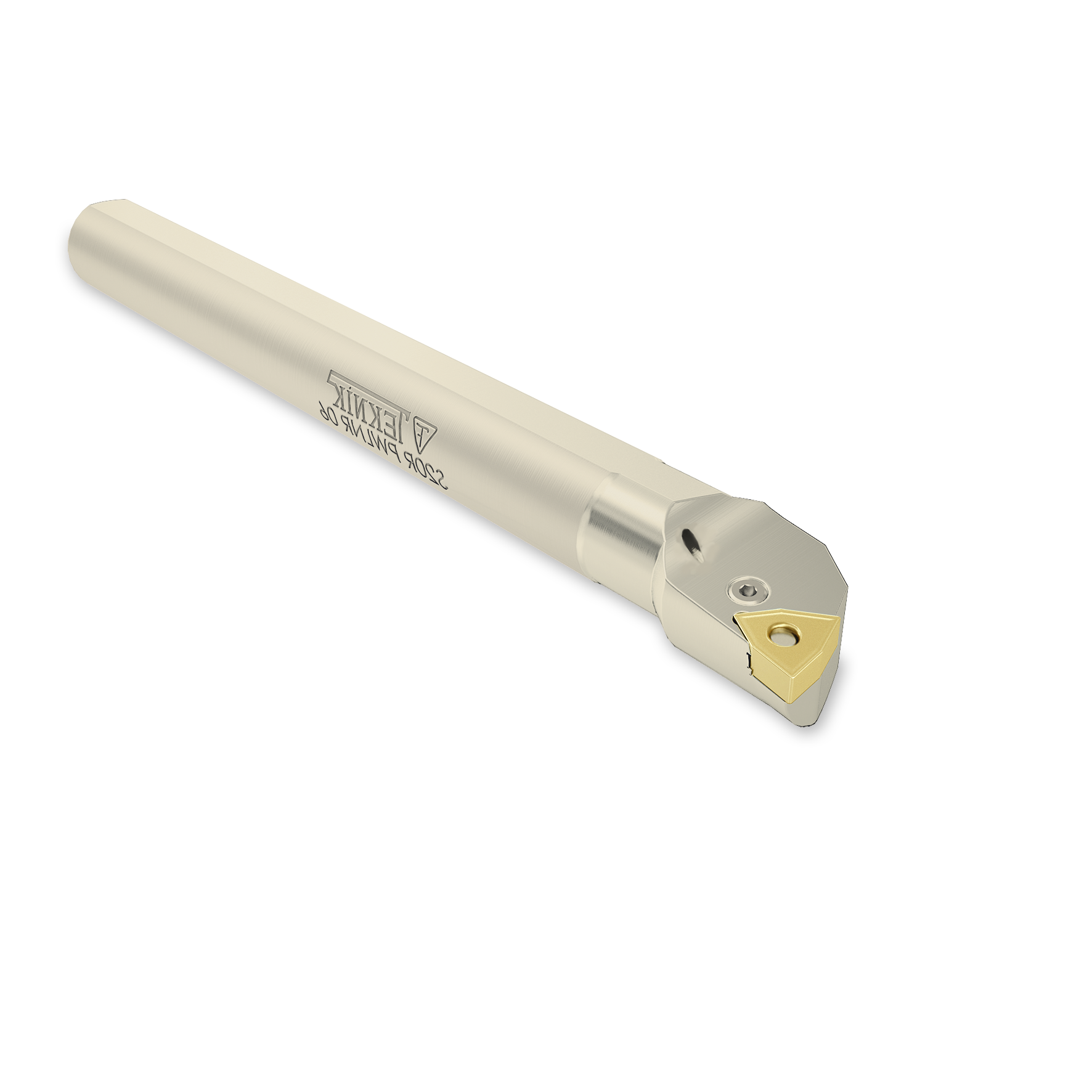

Bohrstange PWLN für WNMG Wendeplatten (A20R PWLNL)

Bohrstange PWLN für WNMG Wendeplatten – Präzise, linksdrehende Werkzeugaufnahme für Innenbearbeitung mit Innenkühlung

• A20R PWLNL ISO-Bezeichnung für stabile Aufnahme
• Für WNMG 0604 Indexplatten geeignet
• Innenkühlung für optimierte Spanabfuhr
• Schaft Ø 20 mm, Durchmesser 25 mm
• Gesamtlänge 200 mm, Schneidenhöhe 40 mm

Präzision und Stabilität bei der Innenbearbeitung

Die Bohrstange wurde als kompakte Lösung für anspruchsvolle Innenbearbeitungen konstruiert. Durch die ISO-Bezeichnung A20R PWLNL ist die Aufnahme eindeutig klassifiziert, was die Integration in bestehende Werkzeugaufnahmen erleichtert. Mit einem Schaftdurchmesser von 20 mm und einem AußenDurchmesser von 25 mm bietet das Werkzeug die nötige Steifigkeit für reproduzierbare Bohr- und Ausdrehvorgänge. Der angegebene Schnittwinkel von 95° sorgt für kontrollierte Spanbildung und eine gleichmäßige Belastung der Wendeplatte, was die Prozesssicherheit in der Serienfertigung erhöht.

Effiziente Spanabfuhr durch Innenkühlung

Die integrierte Innenkühlung unterstützt die direkte Kühlung an der Schnittzone und reduziert somit thermische Belastungen an Wendeplatte und Werkstück. Das Ergebnis ist eine verlängerte Standzeit der Schneide und verbesserte Oberflächenqualität. Durch die gezielte Kühlmittelzufuhr werden Späne effizient aus dem Bearbeitungsraum transportiert, wodurch Nacharbeit und Maschinenstillstand minimiert werden. Diese Eigenschaft macht das Werkzeug insbesondere für längere Bohroperationen und Materialien mit anspruchsvoller Spanbildung geeignet.

Einfache Montage und passende Wendeplatten

Die Aufnahme ist ausgelegt für WNMG 0604 Wendeplatten und lässt sich in Klemmhalter der Größe 06 montieren. Die Schneidenhöhe von 40 mm ermöglicht eine stabile Plattenlage und einfache Fixierung, wodurch das Einsetzen und Wechseln der Wendeplatte effizient erfolgt. Die linksgerichtete Schnittführung ist bei bestimmten Dreh- oder Einspannkonfigurationen vorteilhaft und vermeidet ungewollte Vorschubkräfte. Für Anwender, die bereits WNMG-Systeme nutzen, ergibt sich so ein unmittelbarer Nutzen ohne zusätzliche Adaptierungen.

Langlebigkeit und Fertigungsintegration

Mit einer Gesamtlänge von 200 mm ist die Stange für vielfältige Einsatzfälle in der Zerspanung ausgelegt, von feinen Innenbohrungen bis zu Ausdrehaufgaben mit erhöhtem Auskragungsbedarf. Die konstruktive Auslegung reduziert Schwingungen und trägt zur Prozessstabilität bei. Durch die klare ISO-Kennzeichnung und die Kompatibilität zu gängigen Wechselplatten lässt sich das Werkzeug schnell in Produktionsprozesse integrieren und sorgt für reproduzierbare Ergebnisse in Kleinserien bis zur Serienfertigung.

Empfehlen Sie die Bohrstange von Teknik Makina wegen der integrierten Innenkühlung und der direkten Kompatibilität zu WNMG 0604 Indexplatten; bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder kontaktieren Sie unsere Beratung per E‑Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: AP390TM
• Hersteller: Teknik Makina
• Bezeichnung: Bohrstange PWLN für WNMG Wendeplatten A20R PWLNL

Daten

• Schaftdurchmesser: 20 mm
• Schneidenhöhe: 40 mm
• Durchmesser: 25 mm
• Gesamtlänge: 200 mm
• Schnittwinkel: 95°
• Gewicht: 0,471 kg

Besonderheiten

• Innenkühlung: vorhanden
• Schnittrichtung: links
• Für Wendeplatten: WNMG 0604
• Klemmhalter: 06

FAQ

Ist die Stange mit WNMG 0604 Wendeplatten kompatibel?
Ja. Die Bohrstange PWLN für WNMG Wendeplatten von Teknik Makina (AP390TM) ist speziell für WNMG 0604 Indexplatten ausgelegt und ermöglicht eine sichere und wiederholbare Befestigung.

Wie wirkt sich die Innenkühlung auf die Standzeit aus?
Die integrierte Innenkühlung sorgt für gezielte Kühlung an der Schneide, reduziert Wärmeentwicklung und verbessert so die Standzeit der Wendeplatte bei der Bohrstange PWLN von Teknik Makina.

Kann die Stange in vorhandene Klemmhalter montiert werden?
Die Aufnahme ist kompatibel mit Klemmhaltern der Größe 06 und lässt sich ohne umfangreiche Anpassungen in gängige Haltersysteme integrieren.

Für welche Schnittführung ist das Werkzeug ausgelegt?
Die Bohrstange ist für linksgerichtete Schnittrichtung ausgeführt, was bei bestimmten Einspann- und Vorschubkonfigurationen technische Vorteile bietet.
