20mm Bohrstange PWLN für WNMG 0604, Innenkühlung, Links, 95° Schnittwinkel - Teknik Makina

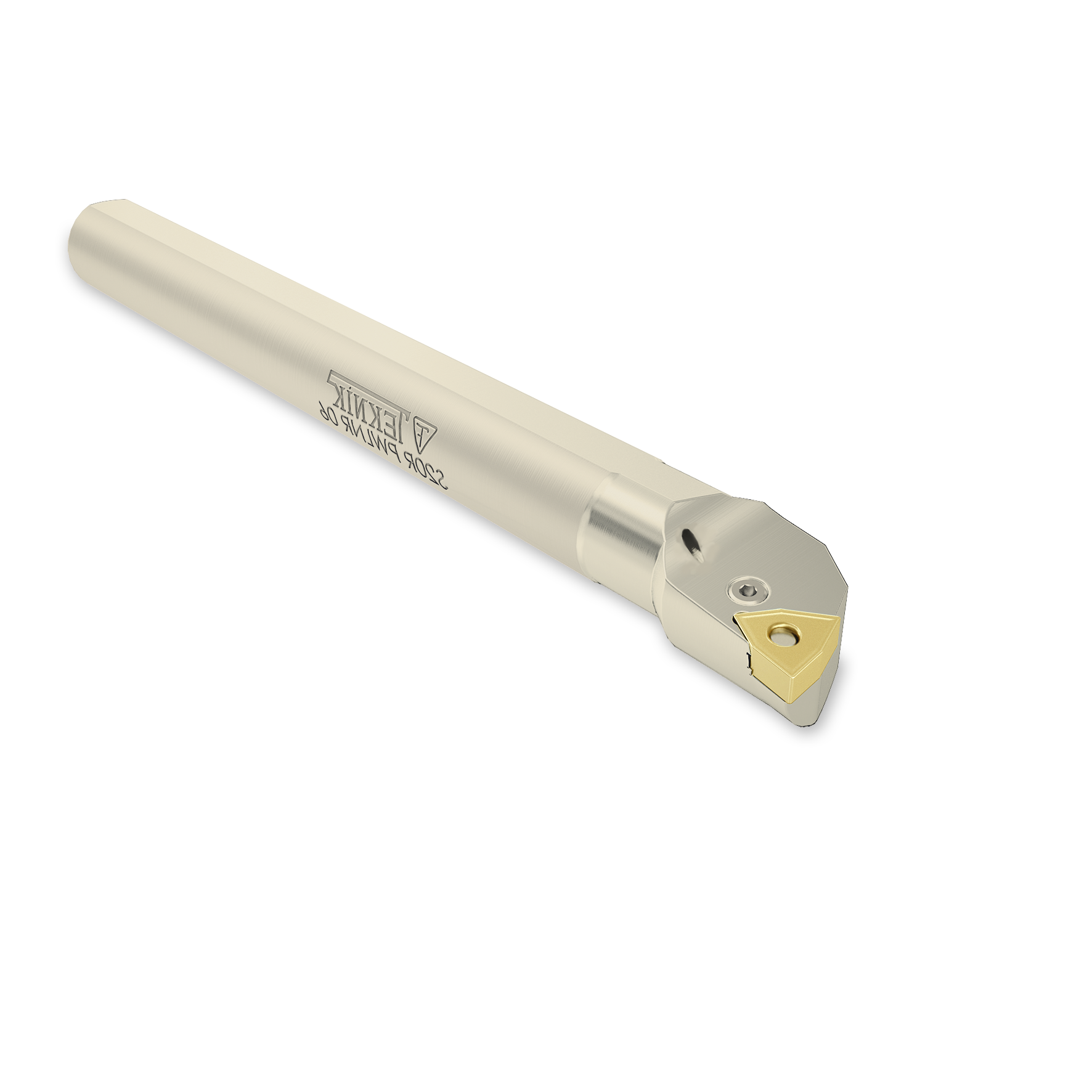

Bohrstange »AP388TM« — PWLN für WNMG Wendeplatten

Die Bohrstange »AP388TM« von Teknik Makina ist eine links schneidende Halterung für indexierbare Wendeplatten und eignet sich besonders für präzise Innenbearbeitung mit Innenkühlung.

• Bohrstange »AP388TM« von Teknik Makina
• Passend für Wendeplatten WNMG 0604
• Schaftdurchmesser 16 mm für stabile Aufnahme
• Innenkühlung verbessert Standzeit und Spanabfuhr
• Gesamtlänge 200 mm für flexible Einsatzbereiche

Hohe Präzision durch durchdachte Konstruktion

Die Bohrstange ist als A16R PWLNL nach ISO-Bezeichnung ausgeführt und bietet eine stabile Verbindung zur Halterung. Der Schaftdurchmesser von 16 mm reduziert Schwingungen und sorgt für reproduzierbare Schnittergebnisse, während die Schneidenhöhe von 40 mm die korrekte Sitzlage der Wendeplatte gewährleistet. Die links gerichtete Schnittrichtung und der definierte Schnittwinkel von 95° unterstützen präzise Ein- und Ausfahrbewegungen bei Innenbearbeitungen. Das Ergebnis sind gleichmäßige Oberflächen und bedarfsgerechte Toleranzen.

Innenkühlung für erhöhte Standzeiten und Prozesssicherheit

Dank integrierter Innenkühlung wird Kühlmittel direkt an die Schneide geführt, was Hitzeentwicklung und thermische Verformungen reduziert. Diese Kühlmittelzufuhr verbessert die Spanabfuhr deutlich und verlängert die Lebensdauer der eingesetzten Wendeplatten. Durch die kontrollierte Wärmeführung bleiben Schnittkraft und Oberflächenqualität stabil, sodass weniger Nacharbeit erforderlich ist und Rüstintervalle effizienter genutzt werden können.

Wirtschaftlicher Einsatz in der Werkstatt und Fertigung

Mit einem Durchmesser von 20 mm und einer Gesamtlänge von 200 mm eignet sich das Werkzeug für vielseitige Einbausituationen in Dreh- und Bohrvorrichtungen. Die Kompatibilität mit WNMG 0604 macht den Wechsel auf gängige Indexplatten einfach und reduziert Lagerbedarf. Die Kombination aus stabiler Aufnahme, Innenkühlung und klarer ISO-Bezeichnung ermöglicht kürzere Rüstzeiten und höhere Auslastung der Maschine — ein direkter Beitrag zur Produktivitätssteigerung in der Fertigung.

Empfehlung: Für präzise Innenbearbeitung mit indexierbaren Wendeplatten die Bohrstange von Teknik Makina wählen und bei Metav Werkzeuge fachliche Beratung anfragen — eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

Produktmerkmale

• Artikelnummer: AP388TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange A16R PWLNL
• Ausführung: PWLN für WNMG Wendeplatten

Fakten

• Schaftdurchmesser: 16 mm
• Schneidenhöhe: 40 mm
• Gesamtlänge: 200 mm
• Durchmesser: 20 mm
• Schnittwinkel: 95°
• Gewicht: 0.326 kg

Besonderheiten

• Innenkühlung (Kühlschmierstoffzufuhr innen)
• Schnittrichtung: links
• Passend für Wendeplatten: WNMG 0604 (indexierbare Wendeplatte, Format 0604)
• Klemmhalter Bezeichnung: 06
• Bohrstange Bezeichnung ISO: A16R PWLNL

FAQ

Welche Wendeplatten passen auf die Bohrstange?
Die Bohrstange AP388TM ist ausgelegt für WNMG 0604 Wendeplatten; dadurch ist ein schneller Plattenwechsel und hohe Kompatibilität mit gängigen Plattensorten gewährleistet.

Verfügt das Werkzeug über eine Kühlmittelzufuhr?
Ja, die Bohrstange besitzt eine Innenkühlung, die das Kühlmittel direkt an die Schneide führt und so Standzeit und Spanabfuhr verbessert.

Ist die Ausführung für Links- oder Rechtsbearbeitung vorgesehen?
Dieses Modell ist für die links gerichtete Schnittrichtung ausgelegt und damit für entsprechende Maschinenkonfigurationen geeignet.

Welche Maße sind für die Aufnahme entscheidend?
Wichtige Maße sind der Schaftdurchmesser 16 mm, die Schneidenhöhe 40 mm und die Gesamtlänge 200 mm; diese Werte bestimmen Stabilität und Einbauraum.

Wodurch profitieren Werkstätten von diesem Werkzeug?
Durch die Kombination aus standardisierter ISO-Bezeichnung, Innenkühlung und Kompatibilität mit WNMG 0604 lassen sich Rüstzeiten reduzieren und Werkzeugstandzeiten erhöhen, was die Gesamtanlageneffektivität verbessert.
