Klemmhalter PDJNL 2525 93° M15-IKG1/8 für DNMG 1506 Innenkühlung linksschneidend - Teknik Makina

Der Klemmhalter PDJNL 2525 überzeugt durch stabile Klemmung und präzise Spannführung für DNMG 1506 Wendeplatten sowie durch die integrierte Innenkühlung, die Standzeit und Bearbeitungsqualität erhöht. Für linke Schnitte und einen definierten Schnittwinkel von 93° ausgelegt, ist der Halter sofort über Metav Werkzeuge bestellbar oder auf Anfrage mit technischer Beratung lieferbar.

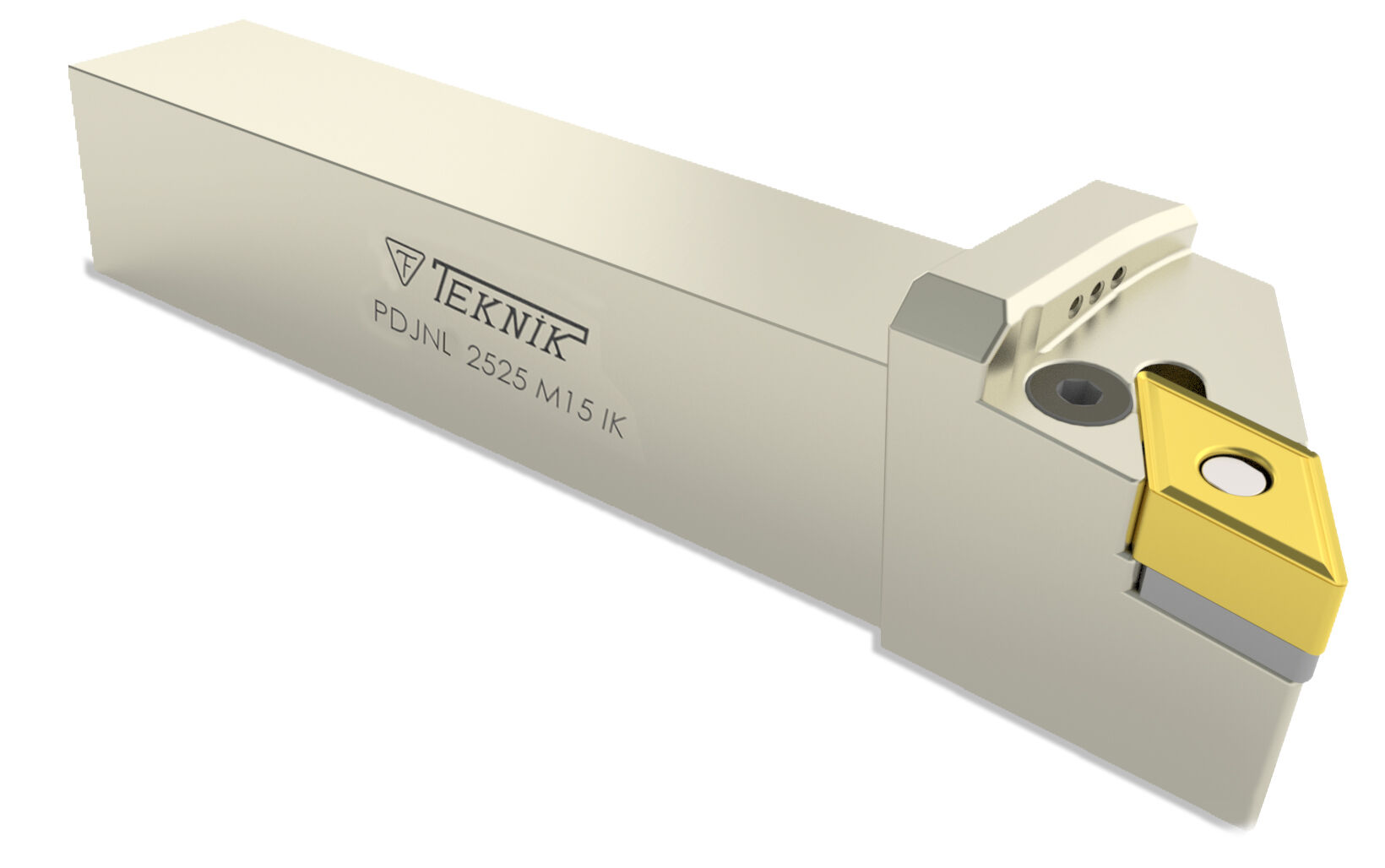

Klemmhalter PDJNL 2525 – Drehhalter für DNMG Wendeplatten

Der Klemmhalter PDJNL 2525 ist ein robuster Drehhalter, ausgelegt für DNMG 1506 Wendeplatten und linke Schnittrichtung, mit integrierter Innenkühlung für konstante Schnittbedingungen.

• Kompatibel mit DNMG 1506 Wendeplatten
• Innenkühlung für verbesserte Spanabfuhr
• Stabile Klemmung nach PDJNL 2525 Standard
• Linke Schnittrichtung, Schnittwinkel 93°
• Inklusive TH825 Klemmschraube

Höhere Standzeit durch gezielte Kühlschmierstoffzufuhr

Dank der Innenkühlung wird Kühlschmierstoff direkt an die Schneidkante geführt, wodurch die Temperatur am Werkzeug reduziert und die Spanbildung kontrolliert wird. Das Ergebnis ist eine spürbar längere Standzeit der Wendeplatten und gleichbleibende Oberflächenqualität. Die gezielte Kühlung minimiert Nacharbeit und erhöht die Prozesssicherheit bei langen Fertigungszyklen.

Sichere und einfache Spanntechnik für wiederholgenaue Ergebnisse

Die PDJNL 2525 Klemmung erlaubt eine feste Fixierung der DNMG Wendeplatten, die Vibrationen reduziert und Wiederholgenauigkeit erhöht. Durch die Verwendung der mitgelieferten TH825 Klemmschraube und den passenden Inbusschlüssel (3 Allen) lässt sich der Halter schnell montieren und nachspannen, was Rüstzeiten verkürzt und die Produktivität steigert.

Präzise Geometrie für zuverlässige Materialabnahme

Der Halter ist auf einen Schnittwinkel von 93° und eine Schnitthöhe von 40 mm ausgelegt, wodurch reproduzierbare Spanabnahme und Maßhaltigkeit bei linkem Schnitt sichergestellt sind. Die definierte Schneidkopfbreite von 32 mm unterstützt stabilen Spanfluss, was besonders bei anspruchsvollen Werkstoffen Vorteile bringt.

Robuste Ausführung und hilfreiche Befestigungsoptionen

Die Ausführung mit 25 mm Breite und 25 mm Höhe bietet eine kompakte, aber robuste Basis für Drehoperationen. Zusätzliche Komponenten wie Kniehebel TL4B, Rohrstift TS-4 und die kompatible Bohrstange M15-IKG1/8 erleichtern die Integration in vorhandene Werkzeugaufnahmen und machen den Wechsel der Aufbauteile unkompliziert.

Bestellen Sie den PDJNL 2525 Klemmhalter bei Metav Werkzeuge für zuverlässige Drehbearbeitung und nutzen Sie unsere technische Beratung unter info@metav-werkzeuge.com oder +49 2822 7131930.

Produkteigenschaften

• Artikelnummer: AP124TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter PDJN für DNMG Wendeplatten
• GTIN: 4061905150265
• Klemmhalter Bezeichnung ISO: PDJNL 2525

Daten

• Gesamtlänge: 150 mm
• Breite: 25 mm
• Höhe: 25 mm
• Schneidkopf Breite: 32 mm
• Schnittwinkel: 93°
• Schnitthöhe: 40 mm
• Gewicht: 0.759 kg

Besonderheiten

• Innenkühlung: vorhanden (gezielte Kühlmittelzufuhr an die Schneidkante)
• Kompatibel mit: DNMG 1506 (Wendeplatte)
• Klemmschraube: TH825 (Klemmschraube)
• Kniehebel: TL4B
• Rohrstift: TS-4
• Bohrstange: M15-IKG1/8
• U-Platte: TA014-1
• Schnittrichtung: links

FAQ

Welche Wendeplatten passen in den Halter?
Der Halter ist für DNMG 1506 Wendeplatten ausgelegt; der Klemmhalter PDJNL 2525 von Teknik Makina nimmt diese Norm sicher auf und gewährleistet zuverlässige Fixierung bei Drehbearbeitung.

Wie wird die Innenkühlung angeschlossen und genutzt?
Die Innenkühlung des Klemmhalters leitet Kühlschmierstoff direkt zur Schneidkante, was Wärme reduziert und Spanbruch verbessert; bei Bedarf gibt Ihnen Metav Werkzeuge Hinweise zur Anpassung des Kühlmittelflusses.

Welche Schrauben und Werkzeuge werden zur Montage benötigt?
Zur Montage wird die TH825 Klemmschraube verwendet; zum Nachspannen eignet sich der mitgenannte Inbusschlüssel (3 Allen). Technische Details finden Sie in der Artikelbeschreibung AP124TM.

Ist der Halter für linke und rechte Schnitte geeignet?
Dieser Halter ist speziell für linke Schnitter ausgelegt; der definierte Schnittwinkel 93° und die Geometrie sind auf linke Bearbeitung optimiert.

Kann der Klemmhalter in bestehende Aufnahmen eingebaut werden?
Ja, die kompakte Bauform mit 25 mm Breite und die U-Platte TA014-1 sowie die Bohrstangen-Angabe M15-IKG1/8 erleichtern die Integration in gängige Werkzeugaufnahmen; bei Bedarf berät Metav Werkzeuge bei der Anpassung.
