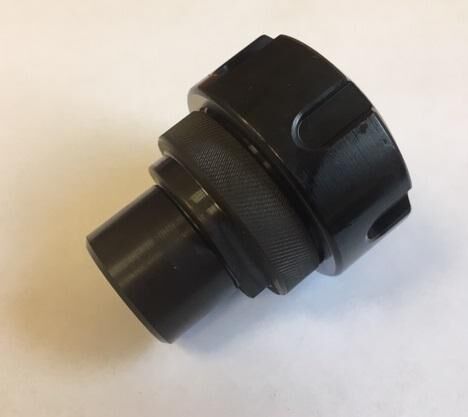

Adapter für Bohrerschärfmaschine Ø14-20 Spannfutter ER32 mit Spannzangensatz und Einstellung 90°-140° - Vertex

Vertex Bohrerschleifmaschine VERTEX VDG-13 und VDG-25 im Paket Bestellnummer: VDG-25 und VDG-13 im Paket zum Sonderpreis Einfach zu bedienende Bohrerschleifmaschine. Sehr schnelles und präzises Spannen des Bohrers durch eine Spannzangenklemmung. Optimales Schleifen durch verstellbaren Schnittwinkel. Winkelverstellung 118°-135°. Drehzahl der Schleifmaschine 5.100 bzw. 5.300 Umdrehungen pro Minute. Schleifscheibendurchmesser: 200 CBN.

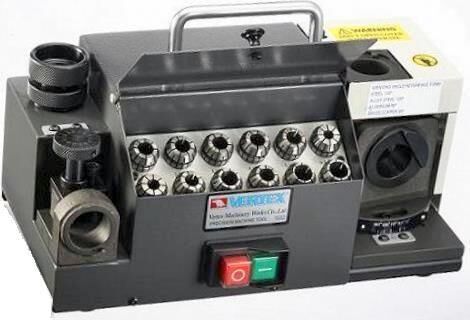

Bohrerschleifmaschine VDG-13A von Vertex Die Bohrerschleifmaschine VDG-13A ist eine kompakte Präzisionslösung zum schnellen Nachschärfen von Bohrern mit zylindrischem oder konischem Schaft, ideal für Werkstatt und Kleinserienfertigung Präzise Schärfung Ø2–Ø20 mm Einstellwinkel 90°–140° variabel Inkl. 18 Spannzangen Ø2–Ø20 mm CBN-Schleifscheibe für HSS Einfache Einrichtung über Anschläge Präzision und Leistungsfähigkeit für die Werkstatt Die VDG-13A liefert wiederholbare Schärfergebnisse durch geführte Anschläge und eine präzise Spannzangenvorrichtung. Dank der CBN-Schleifscheibe ist die Maschine speziell auf die Bearbeitung von HSS-Bohrern ausgelegt, wodurch Kantenverschleiß minimiert und Standzeit verlängert werden. Der motorisierte Antrieb mit 230V/200W und 4500 rpm sorgt für konstante Schleifbedingungen. Anwender profitieren von einer professionellen Schärfe in kurzer Zeit und reduzieren Ausfallzeiten durch externe Nacharbeit. Schnelle Einrichtung und reproduzierbare Prozesse Das Einstellen des Durchmessers über die Anzeige und das Einsetzen der passenden Spannzange dauert nur wenige Schritte, sodass ein vollständiger Schärfvorgang inklusive Einrichtung in etwa 2–3 Minuten abgeschlossen werden kann. Die klar definierten Anschläge ermöglichen eine reproduzierbare Formgebung des Schneidwinkels zwischen 90° und 140°, was wiederholbare Bohrergebnisse über viele Werkstücke sichert und somit Prozesskosten senkt. Materialkompetenz und Einsatzgebiete Die Maschine ist konzipiert für Bohrer mit zylindrischem und konischem Schaft und eignet sich besonders für Werkstätten, die häufig HSS-Werkzeuge nachschärfen wollen. Die mitgelieferten 18 Spannzangen decken den Bereich von Ø2 bis Ø20 mm ab, wodurch viele Standarddurchmesser ohne zusätzlichen Aufwand bearbeitet werden können. Optional steht eine SDC-Schleifscheibe zur Verfügung für Hartstoff- oder TK-Bohrer, was die Einsatzflexibilität erhöht. Bedienkomfort und Sicherheit Die Konstruktion legt Wert auf einfache Handhabung: alle Einstellungen erfolgen mechanisch über Anschläge, das Wechseln der Schleifscheibe gelingt mit dem beiliegenden Inbusschlüssel, und zwei Spannzangenklemmen erleichtern die Fixierung. Die kompakte Bauweise bei einem Gewicht von 10 kg macht die Maschine Arbeitsplatztauglich und mobil einsetzbar. Die CE-Zertifizierung dokumentiert die Einhaltung geltender Sicherheitsstandards. Wirtschaftlichkeit durch Eigenfertigung Mit der VDG-13A entfallen externe Schleifaufträge; das spart Zeit und Kosten und gibt Fertigungsteams die Kontrolle über Werkzeugzustand und Standzeiten zurück. Kurze Rüstzeiten und reproduzierbare Ergebnisse sorgen dafür, dass sich die Investition in kurzer Zeit amortisiert, insbesondere bei häufigem Bohrerwechsel. Empfehlung: Die VDG-13A von Vertex als zuverlässige Ergänzung für jede Werkstatt über Metav Werkzeuge beziehen; bei technischen Fragen steht das Metav Team per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 zur Verfügung Produktmerkmale Artikelnummer: VDG-13 Marke: Vertex Modellbezeichnung: VDG-13A Precision Drill Grinder Zertifikat: CE Fakten Schleifbereich: Ø2–Ø20 mm Einstellwinkel: 90°–140° Motor: 230V / 200W / 50Hz Drehzahl: 4500 rpm Gewicht: 10 kg Zubehör: 18 Spannzangen Ø2–Ø20 mm Besonderheiten CBN-Schleifscheibe (kubisches Bornitrid, hohe Härte) SDC-Schleifscheibe (diamantbeschichtet, optional für TK-Bohrer) Schärfung der Querfase (Ground Edge) Für zylindrische und konische Schäfte geeignet Inklusive Inbusschlüssel zum Scheibenwechsel 2x Spannzangenklemme Einstellanschläge für reproduzierbare Winkel und Form CE-Zertifizierung FAQ Wie groß ist der Schärfbereich der Maschine? Die VDG-13A von Vertex bearbeitet Bohrer im Bereich von Ø2 bis Ø20 mm; die mitgelieferten Spannzangen ermöglichen die sichere Aufnahme dieser Durchmesser. Welche Schleifscheibe ist serienmäßig montiert? Serienmäßig ist eine CBN-Schleifscheibe montiert, optimiert für die Bearbeitung von HSS-Bohrern; für TK- oder VHM-Bohrer ist eine SDC-Schleifscheibe optional erhältlich. Wie lange dauert das Schärfen eines Bohrers inklusive Einrichtung? Bei routiniertem Ablauf und passender Spannzange dauert das Einstellen und Schärfen eines Bohrers etwa 2–3 Minuten, sodass sich mittelfristig Zeit- und Kostenersparnis ergibt. Ist die Maschine für gewerbliche Nutzung geeignet? Ja, die robuste Konstruktion, reproduzierbare Einstellmöglichkeiten und die CE-Zertifizierung machen die VDG-13A für Werkstätten und kleine Fertigungen geeignet. Welche Versorgungsspannung wird benötigt? Die VDG-13A arbeitet mit 230V, 200W, 50Hz, typisch für Werkstattanschlüsse in vielen Ländern. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan

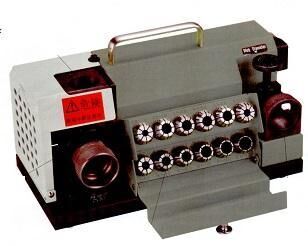

VDG-13L Left Hand Drill Grinder — Bohrerschärfgerät (linksdrehend) Der VDG-13L Left Hand Drill Grinder ist ein linksdrehendes Bohrerschärfgerät zur präzisen Nachbearbeitung von Bohrern im Bereich Ø 2,1 bis Ø 13 mm und eignet sich für Werkstatt und Kleinserie Für Bohrer Ø 2,1–13 mm CBN-Schleifscheibe für präzise Kanten 11 Spannhülsen Ø3–Ø13 mm inklusive Motor 230 V / 200 W, 5.300 U/min Hohe Präzision und konstante Schneidengeometrie für den Produktionsalltag Das Gerät liefert wiederholbar exakt eingestellte Spitzenwinkel zwischen 118° und 135° und sorgt damit für gleichbleibende Bohrbilder bei jeder Nachschärfung. Durch die Verwendung einer CBN-Schleifscheibe entstehen scharfe, dauerhafte Schneidkanten, die die Standzeit der Bohrer verlängern. Besonders in der Serienbearbeitung reduziert dieser konstante Nachschärfprozess Ausschuss und Maschinenstillstand. Vielseitige Anwendung für gängige Werkzeugstoffe Geeignet für das Nachschärfen von HSS-Bohrern und für Bohrer mit SK-Schaft, verarbeitet das Gerät typische Werkstoffe der Metallbearbeitung. Die Option, unterschiedliche Spitzenwinkel einzustellen, macht das System flexibel für verschiedenste Bohraufgaben, vom Feinbohren bis zur Vorbearbeitung. Fachbegriffe: HSS steht für Schnellarbeitsstahl, SK steht hier für Schaftkegel. Praktisches Zubehör und einfache Bedienung Das Lieferpaket umfasst 11 Spannhülsen (Ø 3–Ø13 mm), einen Spannhülsenhalter sowie einen Imbus-Schlüssel zum schnellen Wechsel der Schleifscheibe. Die kompakte Bauart und das Gewicht von nur 9 kg ermöglichen einen platzsparenden Einsatz in der Werkstatt. Die Bedienung ist auf Effizienz ausgelegt: Ein klarer Aufbau reduziert Einstellzeiten und vereinfacht die Einarbeitung von Bedienpersonal. Robustheit, Sicherheit und Wirtschaftlichkeit im Fokus Mit einem 230 V / 200 W Motor und einer Drehzahl von 5.300 U/min bietet das Gerät ausreichend Leistung für konstante Schleifprozesse. Die Investition amortisiert sich durch verlängerte Bohrerstandzeiten und geringeren Ersatzbedarf. Zertifiziert mit CE bietet das Gerät die geforderte Sicherheitskonformität für den industriellen Einsatz. Der Einsatz des VDG-13L von Vertex empfiehlt sich besonders für Werkstätten und kleine Serienfertigungen; Beratung und Direktbezug über Metav Werkzeuge: info@metav-werkzeuge.com oder Tel. +49 2822 7131930 Produktmerkmale Artikelnummer: VDG-13L Marke: Vertex Produkttyp: Bohrerschärfgerät (linksdrehend) Daten Gewicht: 9 kg Motor: 230 V / 200 W / 50 Hz Drehzahl: 5.300 U/min Spitzenwinkel: 118°–135° Bohrerdurchmesser Bereich: Ø 2,1–13 mm Besonderheiten Schleifen: HSS (Schnellarbeitsstahl) Schleifen: SK (Schaftkegel) Zubehör: 11 Spannhülsen Ø3–Ø13 mm Zubehör: Spannhülsenhalter Schleifscheibe: CBN Zubehör: Imbus-Schlüssel zum Schleifscheibenwechsel Zertifizierung: CE Certificate FAQ Wie groß ist der zulässige Bohrerdurchmesser für das Gerät? Der zulässige Bohrerdurchmesser liegt bei Ø 2,1 bis Ø 13 mm; das Bohrerschärfgerät VDG-13L von Vertex verabeitet diesen Bereich zuverlässig. Für welche Bohrertypen ist das Gerät geeignet? Das Gerät ist ausgelegt für HSS-Bohrer und für Bohrer mit SK-Schaft; die Schleifgeometrie lässt sich für unterschiedliche Anwendungen anpassen. Welche Schleifscheibe wird geliefert und warum ist das wichtig? Geliefert wird eine CBN-Schleifscheibe, die für präzise und verschleißarme Schneidkanten sorgt; das erhöht die Standzeit der Werkzeuge und reduziert Folgekosten. Wie leistungsfähig ist der Motor und was bedeutet das für die Praxis? Der Motor arbeitet mit 230 V / 200 W und 5.300 U/min; diese Kombination gewährleistet konstante Schleifbedingungen und kurze Rüstzeiten beim Nachschärfen. Gibt es Zubehör zur Aufnahme unterschiedlicher Schaftdurchmesser? Ja, im Lieferumfang sind 11 Spannhülsen von Ø 3 bis Ø 13 mm sowie ein Spannhülsenhalter enthalten, sodass gängige Schaftdurchmesser direkt gespannt werden können. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
