0,3mm Eckradiusfräser, 1mm, 4 Schneiden, TISIN Beschichtung, Schaft Ø4mm, HRC 50~62 - COGO
27,60 €
Produktinformationen "0,3mm Eckradiusfräser, 1mm, 4 Schneiden, TISIN Beschichtung, Schaft Ø4mm, HRC 50~62 - COGO"
Der VHM Eckradiusfräser überzeugt durch die Kombination aus enger Durchmesser-Toleranz, verschleißfester TiSiN-Beschichtung und Eignung für gehärtete Werkstoffe, sodass exakte Verrundungen mit minimalem Nachbearbeitungsaufwand erzielt werden. Nutzen Sie die präzise Schneidkanten-Toleranz und die kompakte Geometrie für wiederholbare Ergebnisse und fragen Sie bei Bedarf unsere Beratung über Metav Werkzeuge an.
VHM Eckradiusfräser — Hartmetall-Radiusfräser für präzise Verrundungen
Der VHM Eckradiusfräser ist ein Hartmetall-Radiusfräser für feine Kantenverrundung an legierten und vorgehärteten Stählen sowie Carbonstahl.
- Kompakter Radius R0,3 für feine Verrundungen
- TiSiN-Beschichtung für hohe Verschleißfestigkeit
- Toleranz Ø +0~-0,01 mm für exakte Durchmesser
- Bearbeitung bis HRC 62 möglich
- Schaft 4 mm, 4 Schneiden, effektive Länge 6 mm
Präzision und wiederholbare Schnittqualität für empfindliche Konturen
Für Anwendungen, die enge Maßhaltigkeit erfordern, liefert dieser Eckradiusfräser konstante Ergebnisse dank der Toleranz +0~-0,01 mm und der hohen Schneidkanten-Toleranz. Die kleine Einstellradiengeometrie R0,3 in Kombination mit einem Außendurchmesser von Ø1 mm reduziert Nacharbeit und minimiert Gratbildung. Anwender profitieren von gleichbleibender Oberflächengüte bei Serienfertigung, weil die Werkzeugabmessungen fein definiert sind und sich präzise in automatisierte Fertigungsprozesse einbinden lassen.
Materialauswahl und Beschichtung für lange Standzeiten
Dank des Hartmetall-Grundwerkstoffs UWC und der robusten TiSiN-Beschichtung wird die Standzeit gegenüber unbeschichteten Ausführungen erhöht. Diese Kombination bietet besonderen Schutz gegen thermischen und abrasiven Verschleiß, was die Wirtschaftlichkeit bei der Bearbeitung von abrasiven und gehärteten Werkstoffen steigert. Die 30°-Spiralverzahnung unterstützt gleichmäßigen Spantransport und trägt so zur Stabilität im Schnittbild bei.
Vielfältige Einsatzbereiche in gehärteten und legierten Werkstoffen
Der Fräser ist ausgelegt für das Bearbeiten von vorgehärtetem Material und deckt Materialhärtebereiche bis HRC 50~62 ab. Typische Einsatzfelder sind Werkzeug- und Formenbau sowie Feinbearbeitung in Maschinenbau-Anwendungen, bei denen kleine Verrundungen und präzise Radien gefordert sind. Die kurze Schnittlänge von 1 mm und die effektive Länge von 6 mm eignen sich besonders für präzise Detailbearbeitung an engen Konturen und feinen Kanten.
Konstruktion, Handhabung und Maschinenintegration für zuverlässigen Einsatz
Mit einem Schaftdurchmesser von 4 mm und einer Gesamtlänge von 45 mm lässt sich der Fräser in viele Standardspannsysteme integrieren. Die vier Schneiden ergeben eine ruhige Laufweise und gleichmäßige Spanabfuhr, während die kompakte Geometrie die Stabilität bei kleinen Durchmessern sichert. Die Kombination aus 4 Schneiden und der präzisen Gesamtkonstruktion reduziert Vibrationen und ermöglicht reproduzierbare Bearbeitungsresultate auch bei Serienprozessen.
Für präzise Verrundungen empfehlen wir die TiSiN-beschichtete Ausführung des VHM Eckradiusfräsers bei Metav Werkzeuge zu beziehen; individuelle Anfragen und Angebotswünsche senden Sie bitte an info@metav-werkzeuge.com oder telefonisch an +49 2822 7131930
Produktmerkmale
- Artikelnummer: 4RCR010003060
- Marke: COGO
- Bezeichnung: VHM Eckradiusfräser

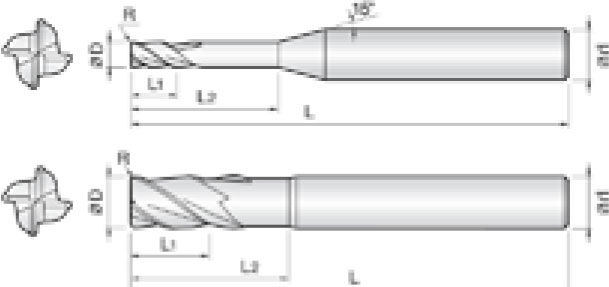

Fakten
- Radius: 0,3 mm
- Durchmesser: 1 mm
- Schaftdurchmesser: 4 mm
- Schneidenanzahl: 4
- Effektive Länge: 6 mm
- Gesamtlänge: 45 mm
- Schnittlänge: 1 mm
- Helixwinkel: 30°
- Toleranz Durchmesser: +0~-0,01 mm
- Härtebereich: HRC 50~62
Besonderheiten
- Beschichtung: TiSiN (Verschleißschutz)
- Material: UWC (Hartmetall)
- Eignung für vorgehärteten Stahl (Vorgehartetes Material)
- Geeignet für HRC 52 (Härtebereich)
- Geeignet für HRC 62 (Härtebereich)
- Geeignet für legierten Stahl
- Geeignet für Kohlenstoffstahl
- Hohe Schneidkanten-Toleranz
FAQ
Kann dieser Fräser gehärtete Stähle bearbeiten?
Der VHM Eckradiusfräser von COGO (SKU 4RCR010003060) ist für die Bearbeitung von vorgehärtetem Material ausgelegt und deckt Härtebereiche bis HRC 62 ab, wodurch er sich für gehärtete Komponenten eignet.
Welche Vorteile bietet die TiSiN-Beschichtung?
Die TiSiN-Beschichtung am VHM Eckradiusfräser von COGO erhöht die Verschleißfestigkeit und die Thermostabilität, was die Standzeit bei abrasiven Schnitten und höheren Schnittgeschwindigkeiten verbessert.
Für welche Durchmesser und Radien ist der Fräser optimiert?
Der Fräser hat einen Außendurchmesser von Ø1 mm und erzeugt feine Verrundungen mit Radius R0,3, ideal für Detailbearbeitung und feine Konturen.
Wie beeinflusst die Schneidenanzahl die Bearbeitungsergebnisse?
Die vier Schneiden sorgen beim VHM Eckradiusfräser für ruhigen Lauf und gleichmäßige Spanabfuhr, was die Oberflächenqualität verbessert und Vibrationen reduziert.
Welche Spannsysteme sind geeignet?
Der Schaftdurchmesser 4 mm erlaubt die Aufnahme in gängige Präzisionsspannsysteme; bei speziellen Halterungen ist die Eignung anhand des Schaftmaßes zu prüfen.
