1,5mm VHM Kugelfräser, Diamond beschichtet, R0,75X1,5, 30° Helix, Schaft Ø4mm, UWC - COGO
41,11 €
Produktinformationen "1,5mm VHM Kugelfräser, Diamond beschichtet, R0,75X1,5, 30° Helix, Schaft Ø4mm, UWC - COGO"
Die Kombination aus Diamantbeschichtung, enger Toleranz +0~-0.02mm und präzisem Kugelradius R0,75 sorgt für konstante Schneidleistung und lange Standzeit bei der Bearbeitung von Grafit. Nutzen Sie die stabile Schaftaufnahme Ø4 mm und die drei Schneiden für ruhigen Lauf und gleichbleibende Oberflächenqualität.
VHM Kugelfräser von COGO
VHM Kugelfräser mit Diamantbeschichtung für feine Konturarbeiten und dauerhafte Standzeiten
- Diamantbeschichtung für erhöhte Verschleißfestigkeit
- Präziser Kugelradius R0,75 für exakte Konturen
- Schaft Ø4 mm für stabile Spannaufnahmen
- Drei Schneiden für ruhigen Lauf und gleichmäßigen Spanfluss
- Helix 30° für effiziente Spanabfuhr
Präzise Geometrie für saubere Konturen und Wiederholgenauigkeit
Dank des Kugelradius R0,75 und der angegebenen Toleranz +0~-0.02mm werden formtreue Konturen zuverlässig erreicht. Der Durchmesser von 1,5 mm in Verbindung mit einer effektiven Länge von 5 mm ermöglicht feine Detailbearbeitung ohne unnötige Überlastung des Werkzeugs. Die beschriebene Kombination aus Geometrie und Maßhaltigkeit reduziert Nacharbeit und erleichtert die Prozessplanung in der Feinbearbeitung.
Hohe Standzeit und ruhiger Schnitt durch Beschichtung und Schneidenauslegung
Die Diamantbeschichtung erhöht die Verschleißfestigkeit deutlich, insbesondere bei abrasiven Werkstoffen wie Grafit. Die Auslegung mit drei Schneiden und einer Helix von 30° sorgt für gleichmäßigen Spanabtransport und reduziert Vibrationen im Prozess. Dadurch bleibt die Schnittqualität konstant, was sich in längeren Standzeiten und weniger Werkzeugwechseln niederschlägt.
Einsatzmöglichkeiten und Materialkompetenz
Dieses Werkzeug ist speziell geeignet für die Bearbeitung von Grafit, wo abrasive Eigenschaften hohe Anforderungen an Werkstoff und Beschichtung stellen. Die Wahl des Basismaterials UWC und die diamantbasierte Oberfläche machen den Fräser zur guten Lösung für Form- und Modellbau sowie für Anwendungen, bei denen saubere Oberflächen ohne Riefenbildung gefragt sind.
Integration in den Maschinenpark und Verarbeitungshinweise
Mit einem Schaftdurchmesser von 4 mm lässt sich der Fräser unkompliziert in gängige Spannsysteme mit Spannzangen einspannen. Beachten Sie die angegebene Schnittlänge 4.5 mm und die Gesamtlänge 60 mm bei der Auswahl von Aufnahmen und Verlängerungen, um Schwingungen zu vermeiden. Die enge Durchmesser-Toleranz ermöglicht zuverlässige Automatisierungsschritte und reduziert Ausschuss durch Maßabweichungen.
Empfehlung: Für präzise Grafitkonturen den diamantbeschichteten VHM Kugelfräser von COGO wählen und bei technischen Fragen direkt Metav Werkzeuge kontaktieren unter info@metav-werkzeuge.com oder telefonisch +49 2822 7131930
Produktmerkmale
- Artikelnummer: 3DBL015050S04
- Marke: COGO
- Bezeichnung: VHM Kugelfräser Diamant beschichtet
Fakten

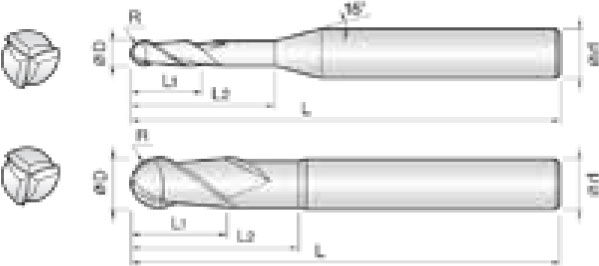

- Durchmesser: 1,5 mm
- Radius: 0,75 mm
- Schaftdurchmesser: 4 mm
- Schneiden: 3
- Helix: 30°
- Schnittlänge: 4.5 mm
- Effektive Länge: 5 mm
- Gesamtlänge: 60 mm
- Toleranz Durchmesser: +0~-0.02 mm
- Durchmesser R x D: R0,75X1,5
Besonderheiten
- Beschichtung: Diamond
- Material: UWC
- Geeignet für: Grafit bearbeiten
- D Tolerance: ´+0~-0,02
- Durchmesser R x D Angabe: R0,75X1,5
FAQ
Ist dieser Fräser für die Bearbeitung von Grafit geeignet?
Ja, der diamantbeschichtete VHM Kugelfräser von COGO wurde für die Bearbeitung von Grafit ausgewiesen und bietet durch die Beschichtung eine erhöhte Verschleißfestigkeit bei abrasiven Einsatzbedingungen.
Welche Schaftaufnahme wird empfohlen?
Für sichere Spannung empfiehlt sich eine Spannzange für Schäfte Ø4 mm, da der VHM Kugelfräser einen Schaftdurchmesser von 4 mm aufweist und so stabile Laufruhe ermöglicht.
Wie wirkt sich die Diamantbeschichtung auf die Standzeit aus?
Die Diamantbeschichtung reduziert den Werkzeugverschleiß bei abrasiven Materialien wie Grafit und führt zu längeren Einsätzen vor einem Wechsel, was Rüstzeiten und Kosten senkt.
Welche Bedeutung hat die Toleranz +0~-0.02mm?
Die enge Durchmesser-Toleranz von +0~-0.02mm sichert Maßhaltigkeit und Wiederholgenauigkeit, was besonders bei Serienfertigung und automatisierten Prozessen relevant ist.
Welche Rolle spielt die Helix von 30° bei diesem Fräser?
Die Helix 30° unterstützt einen gleichmäßigen Spanabtransport und trägt dadurch zu ruhigerem Lauf und besserer Oberflächenqualität bei.
