1,5mm VHM Eckradiusfräser für generelle Anwendung, R0,2x1,5, 35° Helix, AICrN, UWC, HRC ~52, Schaft 4mm - COGO
19,56 €
Produktinformationen "1,5mm VHM Eckradiusfräser für generelle Anwendung, R0,2x1,5, 35° Helix, AICrN, UWC, HRC ~52, Schaft 4mm - COGO"
Nutzen Sie die Kombination aus hoher Maßhaltigkeit, robuster Beschichtung und universeller Materialtauglichkeit für präzise Eckradien in Serienfertigung oder Prototyping. Bestellen Sie den Fräser direkt über Metav Werkzeuge oder fordern Sie technische Beratung an, wenn spezielle Bearbeitungsparameter geklärt werden müssen.
VHM Eckradiusfräser von COGO
Der VHM Eckradiusfräser ist ein Präzisionswerkzeug für Radiusbearbeitung an Bauteilkanten und eignet sich für vielfältige Fräsaufgaben in Metall und anspruchsvollen Werkstoffen.
- Hohe Maßgenauigkeit durch enge Durchmessertoleranz
- AICrN-Beschichtung für längere Standzeit
- Geeignet für vordeharten Stahl bis HRC ~52
- Kompakte Bauform: Schaft Ø 4 mm, Gesamtlänge 45 mm
- Zwei Schneiden für sauberen Spanfluss
Präzise Eckradien und reproduzierbare Ergebnisse
Der Einsatz des VHM Eckradiusfräsers ermöglicht konstante Eckradien dank der Toleranz +0~-0,01mm und des definierten Radius von R0,2. Diese Kombination reduziert Nacharbeit und Ausschuss, weil Nachmessungen seltener erforderlich sind. Anwender profitieren von gleichbleibender Geometrie bei Serienläufen und erhalten so eine verlässliche Basis für nachgelagerte Prozesse wie Beschichten oder Montieren.
Materialvielfalt und Schneidgeometrie für saubere Oberflächen
Die Geometrie mit Helix 35° und 2 Schneiden sorgt für kontrollierten Spanabtransport und eine gute Oberflächenqualität. Der Fräser ist ausgewiesen geeignet für legierten Stahl, Kohlenstoffstahl, Kupfer sowie vorgehärteten Stahl bis HRC ~52, wodurch er flexibel in Werkzeugbau, Feinmechanik und Maschinenbau eingesetzt werden kann. Die praxisorientierte Schneidform unterstützt kurze Rüstzeiten und reduziert Gratbildung an Bauteilkanten.
Robustes Substrat und Beschichtung für Standzeit
Gefertigt aus UWC-Material und mit AICrN-Beschichtung versehen, kombiniert das Werkzeug Substratfestigkeit mit einer hartstoffbasierten Oberfläche, die Verschleiß mindert. Die Beschichtung verbessert die Verschleißfestigkeit bei abrasiven Werkstoffen und reduziert Haftungen auf der Schneidkante, was besonders bei kleinen Durchmessern wie Durchmesser 1,5 mm die Wirtschaftlichkeit steigert.
Handhabung, Aufnahme und Fertigungsintegration
Mit Schaft Ø 4 mm, Schnittlänge 4 mm und einer Gesamtlänge 45 mm passt der Fräser in gängige Schaftspannsysteme und ermöglicht eine platzsparende Werkzeugbestückung. Die enge Durchmessertoleranz unterstützt Anwendungen mit hohem Anspruch an Wiederholgenauigkeit und erleichtert die Integration in automatisierte Fertigungszellen. Für Detailfragen zu Aufnahme oder Schnittdaten steht Metav Werkzeuge mit technischer Beratung zur Seite.
Empfehlung: Für präzise Radiusbearbeitung COGO-Werkzeuge wählen und technische Beratung bei Metav Werkzeuge anfragen per E-Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

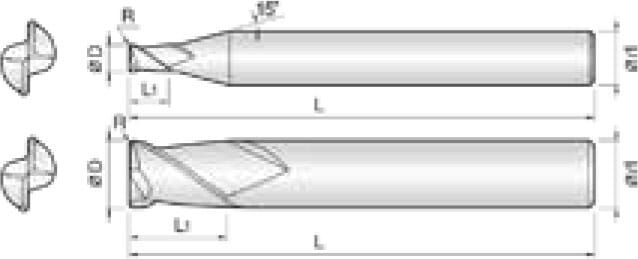

Technische Daten
- Artikelnummer: 2NGR015002S04
- Marke: COGO
- Bezeichnung: VHM Eckradiusfräser für generelle Anwendung
Fakten
- Durchmesser: 1,5 mm
- Schaftdurchmesser: 4 mm
- Schnittlänge: 4 mm
- Gesamtlänge: 45 mm
- Radius: 0,2 mm
- Helix: 35°
- Schneiden: 2
- Toleranz Durchmesser: +0~ -0.01mm
- HRC: HRC ~52

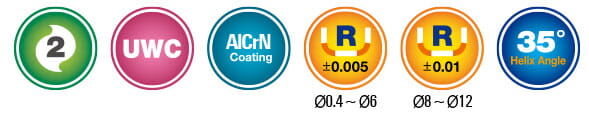

Besonderheiten
- Coating: AICrN (Aluminiumchromnitride Beschichtung, verschleißmindernd)
- Material: UWC (Hartmetall-Substrat)
- Durchmesser RxD: R0,2X1,5
- Toleranzangabe: ´+0~-0,01
- Geeignet für: Vorgehärteter Stahl
- Geeignet für: Legierter Stahl
- Geeignet für: Kohlenstoffstahl
- Geeignet für: Kupfer
- Geeignet für: HRC ~52 (gehärtete Werkstoffe)
FAQ
Für welche Werkstoffe eignet sich der Fräser besonders?
Der VHM Eckradiusfräser von COGO eignet sich besonders für legierten Stahl, Kohlenstoffstahl, Kupfer und vorgehärteten Stahl bis HRC ~52; die Kombination aus UWC-Substrat und AICrN-Beschichtung verbessert die Standzeit in anspruchsvollen Materialien.
Welche Aufnahme ist für den Fräser vorgesehen?
Der Fräser verfügt über einen Schaftdurchmesser von 4 mm und passt in gängige Schaftspannsysteme; bei speziellen Haltern empfiehlt Metav Werkzeuge die Abstimmung der Spannhülse.
Wie eng ist die Durchmessertoleranz und welchen Vorteil bietet sie?
Mit der Toleranz +0~-0,01 mm liefert das Werkzeug reproduzierbare Durchmesser, was die Maßhaltigkeit von Eckradien erhöht und Ausschuss reduziert; das zeigt sich besonders bei Serienfertigung und präzisen Montagevorgaben.
Welche Rolle spielt die AICrN-Beschichtung?
Die AICrN-Beschichtung des COGO VHM Eckradiusfräsers reduziert Verschleiß und Anbackungen, was die Standzeit verlängert und konstante Schnittbedingungen über mehrere Bauteile hinweg sicherstellt.
Wie viele Schneiden hat der Fräser und welcher Nutzen ergibt sich daraus?
Der Fräser hat zwei Schneiden; diese Konfiguration ermöglicht sauberen Spanfluss und eine gute Oberflächenqualität bei Radiusbearbeitungen, gerade bei kleinen Durchmessern wie 1,5 mm.
