Der robuste Einsatz des Vertikalspanners zeigt sich in seiner Kombination aus massivem Haltearm und klar definierten Kraftwerten; dadurch eignet sich das Gerät besonders für wiederholgenaue Spannaufgaben in Werkstatt und Vorrichtung. Nutzen Sie die hohe Haltekraft und die kompakte Bauform für zuverlässige Spannlösungen und beziehen Sie den Artikel bequem über Metav oder kontaktieren Sie unsere Beratung bei Bedarf.

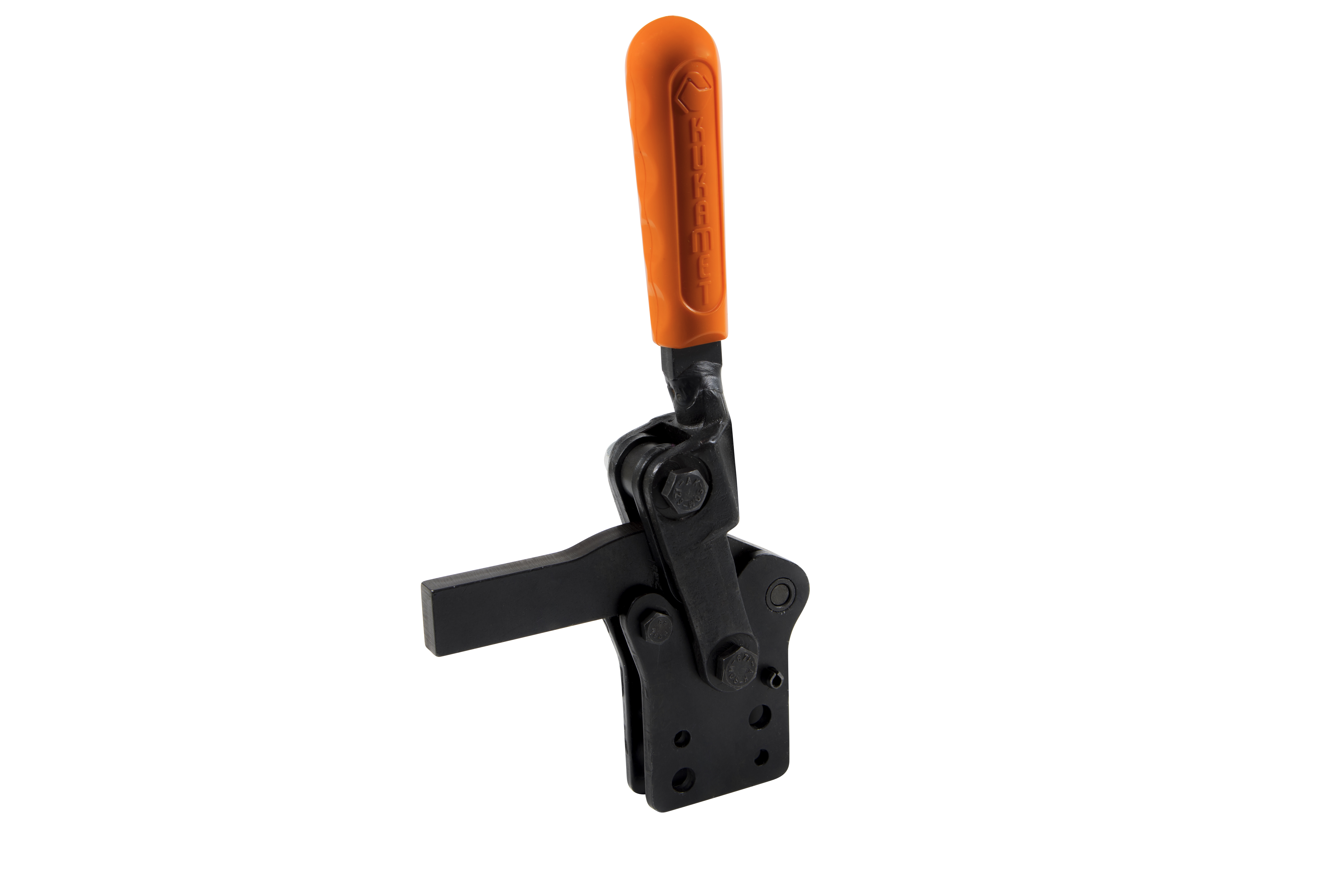

Vertikalspanner von Kukamet, Modell 242

Der Vertikalspanner ist eine kompakte Spannvorrichtung für präzise Werkstückspannung mit senkrechtem Fuß und ist für den Einsatz in Werkbank, Vorrichtung und Prüfaufbau konzipiert

• Massiver Haltearm für stabile Fixierung
• Druckkraft 1500 N für kontrolliertes Spannen
• Haltekraft 5000 N für sichere Werkstückhaltung
• Arm 118 mm für gutes Hebelverhältnis
• Befestigung: senkrechter Fuß, schwarz brüniert

Stabile Konstruktion für wiederholgenaue Spannvorgänge

Die Konstruktion des Spanners setzt auf einen massiven Haltearm, der Vibrationen reduziert und die Wiederholgenauigkeit erhöht. Durch die Schwarz brünierte Oberfläche wird neben der korrosionsarmen Optik auch die Oberflächenhärte verbessert, was die Lebensdauer in Fertigungsumgebungen verlängert. Diese mechanische Robustheit sorgt dafür, dass auch bei häufiger Nutzung die Spannkraft und Positionierung zuverlässig bleiben.

Kontrollierte Kraftübertragung für sichere Werkstückspannung

Dank der definierten Druckkraft von 1500 N lässt sich das Werkstück mit planbarer Kraft anliegen, während die maximale Haltekraft von 5000 N ein Verrutschen bei Bearbeitungsprozessen verhindert. Diese Kennwerte ermöglichen eine effiziente Spannstrategie bei spanenden und montierenden Arbeiten, weil Belastung und Halteverhalten reproduzierbar bleiben. Anwender erhalten dadurch Sicherheit bei der Prozessplanung.

Kompakte Abmessung und flexible Montage auf Werkbänken

Mit einem Arm von 118 mm und der Befestigung per senkrechtem Fuß eignet sich die Vorrichtung besonders für enge Einbauräume und Vorrichtungsaufbauten. Die kompakte Bauweise erlaubt einfache Integration in Vorrichtungen oder an Maschinen, ohne dass große Umbauten nötig werden. Das geringe Gewicht unterstützt eine schnelle Positionierung bei wechselnden Prüf- und Spannaufgaben.

Zielgruppe und typische Einsatzfälle

Entwickelt wurde die Spannvorrichtung für Handwerk, Kleinserienfertigung und Prüfplätze, wo robuste, einfach montierbare Lösungen gefragt sind. Werkstätten, die wiederholgenaue Spannaufgaben benötigen, profitieren von der Kombination aus Hebelspanner-Prinzip und hoher Haltekraft. Die klare Leistungsbeschreibung erleichtert Einkäufern und Planern die Auswahl für Vorrichtungs- und Prüfaufbauten.

Metav empfiehlt den Einsatz des robusten Kukamet Vertikalspanners für alle Anwendungen, die stabile, wiederholbare Spannung erfordern; bei Fragen zur Eignung oder zur Integration steht unser Technikteam per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 zur Verfügung

Produktmerkmale

• Artikelnummer: 242-4-D-C2
• Marke: Kukamet
• Bezeichnung: Vertikalspanner 242
• ECLASS: 21041717
• ETIM: EC011973

Fakten

• Druckkraft max: 1500 N
• Haltekraft max: 5000 N
• Gewicht: 1.266 kg
• Arm: 118 mm
• Winkel: 120 °

Besonderheiten

• Befestigungsart: senkrechter Fuß
• Material: Schwarz brüniert
• Massiver Haltearm
• Hebelspanner

FAQ

Welche maximale Druckkraft erreicht der Spannmechanismus?
Der Kukamet Vertikalspanner 242 erreicht eine maximale Druckkraft von 1500 N und ist damit für kontrollierte Spannaufgaben ausgelegt.

Wie hoch ist die Haltekraft und was bedeutet das für die Praxis?
Mit einer Haltekraft von bis zu 5000 N bietet der Vertikalspanner von Kukamet (SKU 242-4-D-C2) ausreichende Sicherheit gegen Verrutschen bei spanenden Prozessen.

Ist die Montage an Standard-Werkbänken möglich?
Ja, die Befestigung per senkrechtem Fuß erlaubt die einfache Montage auf Werkbank oder Vorrichtungsplatten ohne aufwändige Anpassungen.

Welche Vorteile bietet die brünierte Oberfläche?
Die Schwarz brünierte Oberfläche des Spanners reduziert Korrosion und verbessert die Beständigkeit gegen Verschleiß, was die Lebensdauer in industrieller Nutzung erhöht.
