Der robuste Einsatz des Blocks mit S45C-Material und der präzisen Abmessung 16x20x14 mm kombiniert Haltbarkeit und Passgenauigkeit. Der Satz mit vier Teilen und die T‑Nut M5 bieten Montageeffizienz bei linearen Führungen. Bestellen Sie den Block direkt über Metav und kontaktieren Sie unsere Beratung bei Bedarf.

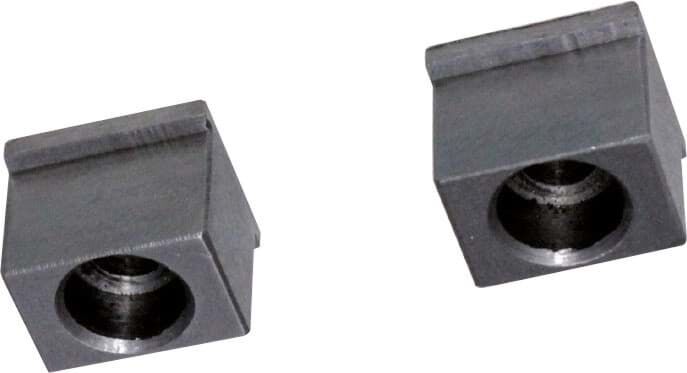

Block für Führungsschiene

Der Block für Führungsschiene ist ein kompakter Montageblock zur sicheren Befestigung und Ausrichtung von linearen Führungen in Werkstatt und Maschinenbau.

• Block von Vertex für Führungsschiene
• Material S45C für hohe Belastbarkeit
• Präzise Abmessung 16x20x14 mm
• Satz mit 4 Teilen für einfache Montage
• T‑Nut M5 für Standardbefestigung

Nachhaltige Robustheit durch das richtige Material

Das verwendete S45C steht für Kohlenstoffstahl mit ausgeprägter Festigkeit und eignet sich für mechanische Beanspruchung in Montageumgebungen. Durch die Materialwahl werden Verschleißfestigkeit und Formstabilität gefördert, was besonders bei wiederholten Belastungen an Führungsschienen relevant ist. Die kurze Erklärung des Werkstoffs unterstützt die Entscheidung für Einsatzfälle, bei denen ein belastbares Basisbauteil erforderlich ist.

Präzision und Montagekomfort für effiziente Abläufe

Mit der Abmessung 16x20x14 mm und der T‑Nut M5 lässt sich der Block passgenau positionieren und mit Standardbefestigungselementen sichern. Das geringe Gewicht 0,12 kg pro Stück erleichtert die Handhabung und reduziert Montageaufwand, während der Satz mit 4 Teilen mehrteilige Befestigungen oder Ersatzbedarf abdeckt. Die klare Nennmaßangabe ermöglicht eine schnelle Kompatibilitätsprüfung mit vorhandenen Schienen und Befestigungssystemen.

Vielseitige Einsatzbereiche und Anwenderkreis

Der Block ist für Anwender im Maschinenbau, in Reparaturwerkstätten und für Montagearbeiten an linearen Führungssystemen konzipiert. Durch die kompakte Bauform eignet sich das Bauteil auch für beengte Einbausituationen, bei denen Präzision und Stabilität gefordert werden. Techniker und Einkäufer profitieren von der einfachen Spezifikation und der direkt nutzbaren Maßinformation bei Planung und Fertigung.

Lieferumfang, Kennzeichnung und praktische Hinweise

Geliefert wird der Artikel als Satz mit vier identischen Einheiten, die sich für Mehrpunktbefestigungen eignen. Die Kennzeichnung über die Artikelnummer und die technische Ausstattung erleichtert Lagerhaltung und Nachbestellung. Für die Auswahl von Schrauben und Muttern sind die Angabe T‑Nut M5 und die Abmessung relevante Entscheidungsgrundlagen; kleinformatige Bauteile sollten bei der Montage mit geeigneten Drehmomenten befestigt werden.

Bestellen Sie den Block von Vertex über Metav als zuverlässigen Präzisionspartner; bei Fragen steht unser Team in Emmerich unter info@metav-werkzeuge.com zur Verfügung

Produktmerkmale

• Artikelnummer: 14TO16
• Bezeichnung: Block für Führungsschiene
• Marke: Vertex
• Material: S45C
• Abmessung: 16x20x14mm
• Gewicht: 0,12 kg
• Stück pro Satz: 4
• T‑Nut: M5
• eClass: 23300402

Daten

• Gewicht: 0,12 kg
• Abmessung: 16x20x14 mm
• Stück pro Satz: 4

Besonderheiten

• Material: S45C (Kohlenstoffstahl)
• T‑Nut: M5 (Gewindegröße)
• Satz: Ja
• Bezeichnung: Block für Führungsschiene
• Marke: Vertex
• eClass: 23300402

FAQ

Ist der Block für standardisierte Führungsschienen geeignet?
Der Block von Vertex (SKU 14TO16) ist als Befestigungselement für Führungsschienen konzipiert und weist die Abmessung 16x20x14 mm sowie die T‑Nut M5 auf, sodass die Kompatibilität mit vielen Standardprofilen geprüft werden kann.

Aus welchem Material besteht das Teil und was bedeutet das?
Das Bauteil besteht aus S45C, einem Kohlenstoffstahl, der für Festigkeit und Formstabilität steht; der Block von Vertex bietet damit gute Grundlagen für mechanisch beanspruchte Anwendungen.

Wie viele Teile sind im Lieferumfang enthalten?
Geliefert wird ein Satz mit 4 Teilen, wodurch Mehrpunktmontagen oder Ersatzanforderungen abgedeckt werden; die Angabe Stück pro Satz lautet 4.

Welche Schrauben sollten für die Montage verwendet werden?
Die Angabe T‑Nut M5 weist darauf hin, dass Befestigungselemente der Größe M5 vorgesehen sind; bei Unsicherheit empfiehlt sich Abgleich mit der genauen Schienenaufnahme.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
