Modbus RTU Databox, RS‑485 Schnittstelle, 53x82x31 mm, IP40, 9600 bps - Microtech Metrology

Die kompakte Modbus RTU Data Box überzeugt durch zuverlässige Industriekommunikation und einfache Integration in bestehende Messnetzwerke; die Kombination aus stabiler RS‑485‑Schnittstelle, konfigurierbarer Baudrate und robuster IP40‑Schutz ermöglicht nahtlosen Datentransfer von MICROTECH DataMet Instrumenten in automatisierte Steuerungen. Für Beratung und Bestellung wenden Sie sich gern an Metav Werkzeuge.

Modbus RTU Data Box für MICROTECH DataMet Instrumente

Die Modbus RTU Data Box verbindet MICROTECH DataMet Messgeräte per RS‑485 mit SPSen, Datenerfassungsgeräten und Leitsystemen und eignet sich für kompakte Industrieanwendungen.

• RS‑485 4‑Draht Anschluss für industrielle Netzwerke
• Konfigurierbare Baudrate, Werkseitig 9600 bps
• Kompakte Bauform 53×82×31 mm für Platzsparende Integration
• USB‑C Kompatibilität zu MICROTECH DataMet Geräten
• Schutzart IP40 für geschützte Umgebungen

Sichere und standardisierte Feldkommunikation für Maschinenbau und Prüfplätze

Die Data Box nutzt das bewährte Modbus RTU Protokoll und stellt eine stabile Verbindung zwischen Messgerät und Steuerung sicher. Dank der RS‑485 4‑Draht‑Schnittstelle werden Störeinflüsse reduziert, wodurch Datenverluste minimiert werden. Die werkseitige Einstellung mit 9600 bps ist ein gängiges Industriestandard, die Konfigurierbarkeit erlaubt die Anpassung an spezifische Feldbus‑Topologien. Dies sorgt für planbare Integrationszeiten und niedrige Inbetriebnahmekosten.

Platzsparendes Gehäuse und industrielle Einsatzbedingungen

Mit Abmessungen von 53×82×31 mm und einem Gewicht von 0,15 kg passt die Data Box in beengte Steuerungsgehäuse und Prüfaufbauten. Der Betriebstemperaturbereich von 5–40 °C und die zulässige Luftfeuchte bis 70 % definieren den passenden Einsatzraum; die Schutzart IP40 macht das Gerät geeignet für saubere Industrieumgebungen ohne direkte Spritzwasser‑Einwirkung. Diese Kombination ermöglicht niedrigen Installationsaufwand und lange Verfügbarkeit bei typischen Produktionsbedingungen.

Einfache Konfiguration und technische Grundlagen verständlich erklärt

Die Grundeinstellung mit 8 Datenbits, 1 Stopbit und keiner Parität entspricht verbreiteten Modbus‑Parametern; diese Werte bestimmen die Rahmenstruktur des seriellen Datenstroms und sorgen für Kompatibilität mit gängigen Mess‑ und Steuergeräten. Für Anwender ohne Tiefenwissen in Kommunikationstechnik: Die Baudrate legt die Übertragungsgeschwindigkeit fest, Datenbits und Stopbits regeln die Paketstruktur, und Parität kann zur Fehlererkennung eingesetzt werden. Die Möglichkeit zur Anpassung vereinfacht die Integration in vorhandene Systeme.

Einsatzgebiete, Kompatibilität und Lieferumfang

Die Box wurde konzipiert für den Anschluss von MICROTECH DataMet Instrumenten über USB‑C‑Schnittstellen und die Weiterleitung der Messdaten an Speicher‑ oder Steuerungssysteme. Typische Anwender sind Fertigungsbetriebe, Laborprüfstände und Servicewerkstätten, die bestehende Messmittel digital in Leitsysteme einbinden möchten. Bitte beachten: Die Lieferung erfolgt ohne Messwerkzeug, daher sind Anschlusskabel und Messgeräte separat bereitzustellen.

Bestellen Sie die Modbus RTU Data Box von Microtech über Metav Werkzeuge und fordern Sie bei Bedarf technische Beratung an per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: 141077071
• Marke: Microtech Metrology
• Typ: Modbus RTU data box
• Gerät: Data Met MICROTECH instruments (USB‑C)

Fakten

• Abmessungen: 53×82×31 mm
• Gewicht: 0,15 kg
• Betriebstemperatur: 5–40 °C
• Luftfeuchte: 70 %
• Baudrate: 9600 bps (konfigurierbar)
• Datenbits: 8
• Stopbits: 1

Besonderheiten

• Protokoll: Modbus RTU

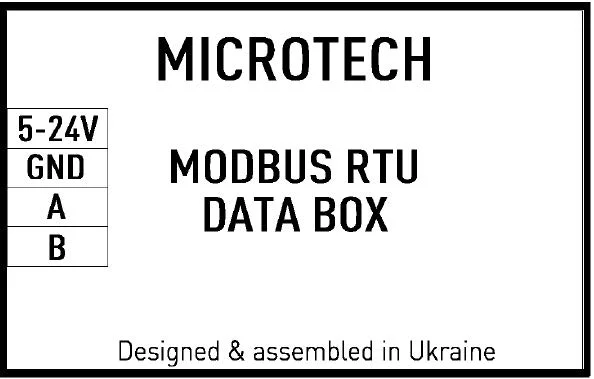

• Datenausgang: RS‑485, 4‑Draht, 5–24 V, GND, A, B
• Schnittstelle: USB‑C Kompatibilität zu MICROTECH DataMet Geräten
• Schutzart: IP40
• Hinweis: Lieferung ohne Messwerkzeug

FAQ

Ist die Data Box mit allen MICROTECH DataMet Messgeräten kompatibel?
Die Modbus RTU Data Box von Microtech Metrology ist für den Einsatz mit MICROTECH DataMet Instrumenten ausgelegt; die USB‑C‑Kompatibilität ermöglicht die Datenweitergabe an die Box, die dann über RS‑485 an Steuerungen weiterleitet.

Kann die Baudrate verändert werden, wenn im Feld eine andere Geschwindigkeit erforderlich ist?
Ja, die Data Box verwendet standardmäßig 9600 bps, die Baudrate ist jedoch konfigurierbar, sodass Anpassungen an das bestehende Feldbus‑Netzwerk möglich sind.

Eignet sich die Box für Außenmontage oder feuchte Umgebungen?
Die Schutzart IP40 macht die Box für geschützte Innenräume geeignet; für Außenmontage oder Bereiche mit Spritzwasser ist eine höhere Schutzart erforderlich.

Welche Anschlussleitungen werden für RS‑485 benötigt?
Für die Verbindung zur Steuerung wird ein RS‑485‑4‑Draht‑Anschluss benötigt (5–24 V, GND, A, B); die genaue Verkabelung richtet sich nach der Feldbus‑Topologie.

Wird die Data Box mit Messgeräten oder Zubehör ausgeliefert?
Die Lieferung erfolgt ohne Messwerkzeug; Kabel und Messgeräte sind separat zu beschaffen oder über den Lieferanten zu beziehen.

Hersteller: Microtech, Nizhneyurkovska str., 45a, 04080 Kyiv, Ukraine, tool@microtech.tools
