Polarisation
Mikroskope mit Polarisation sind ein entscheidendes Werkzeug zur Modulation von Licht und zur vielfältigen Untersuchung von Materialien. Dino-Lite USB Mikroskope mit Polarisationsfilter wurden entwickelt, um Reflektionen zu reduzieren, nicht sichtbare Schichten sichtbar zu machen und den Kontrast zu verbessern.
Bei Verwendung mit einem Backlight, können Benutzer auch mechanische Spannungen erkennen und optisch anisotrope Materialien identifizieren. Dino-Lite USB Mikroskope die über einen Polarisationsfilter verfügen, werden in einer Vielzahl von Bereichen eingesetzt. Darunter Forensik, Fertigung, Gesundheit, Mineralogie, Forschung und Biologie.
USB Mikroskope mit Polarisation
Traditionell sind die meisten Mikroskope mit polarisiertem Licht mit zwei Polarisatoren ausgestattet, um das linear polarisierte Licht zu erzeugen und verschiedene Lichtpolarisationskonfigurationen zu schaffen. Ein Polarisator wird vor der Lichtquelle platziert, um das Licht zu polarisieren. Der andere Polarisator befindet sich zwischen dem Zielobjekt und dem Kamerasensor oder dem Beobachtungstubus, der das vom Zielobjekt reflektierte oder übertragene Licht blockiert oder durchlässt.
Mikroskope mit polarisiertem Licht können verschiedene Polarisationskonfigurationen erzeugen, die von der relativen Ausrichtung zwischen den Polarisatoren abhängen: Parallelpolarisation ist die Konfiguration für Polarisatoren, die parallel zueinander ausgerichtet sind, und Kreuzpolarisation ist die Konfiguration für Polarisatoren, die senkrecht zueinander ausgerichtet sind. Abhängig von der Polarisationskonfiguration und der Wechselwirkung des einfallenden Lichts mit dem Ziel wird das Licht durchgelassen oder blockiert.
Design der Dino-Lite Polarisation

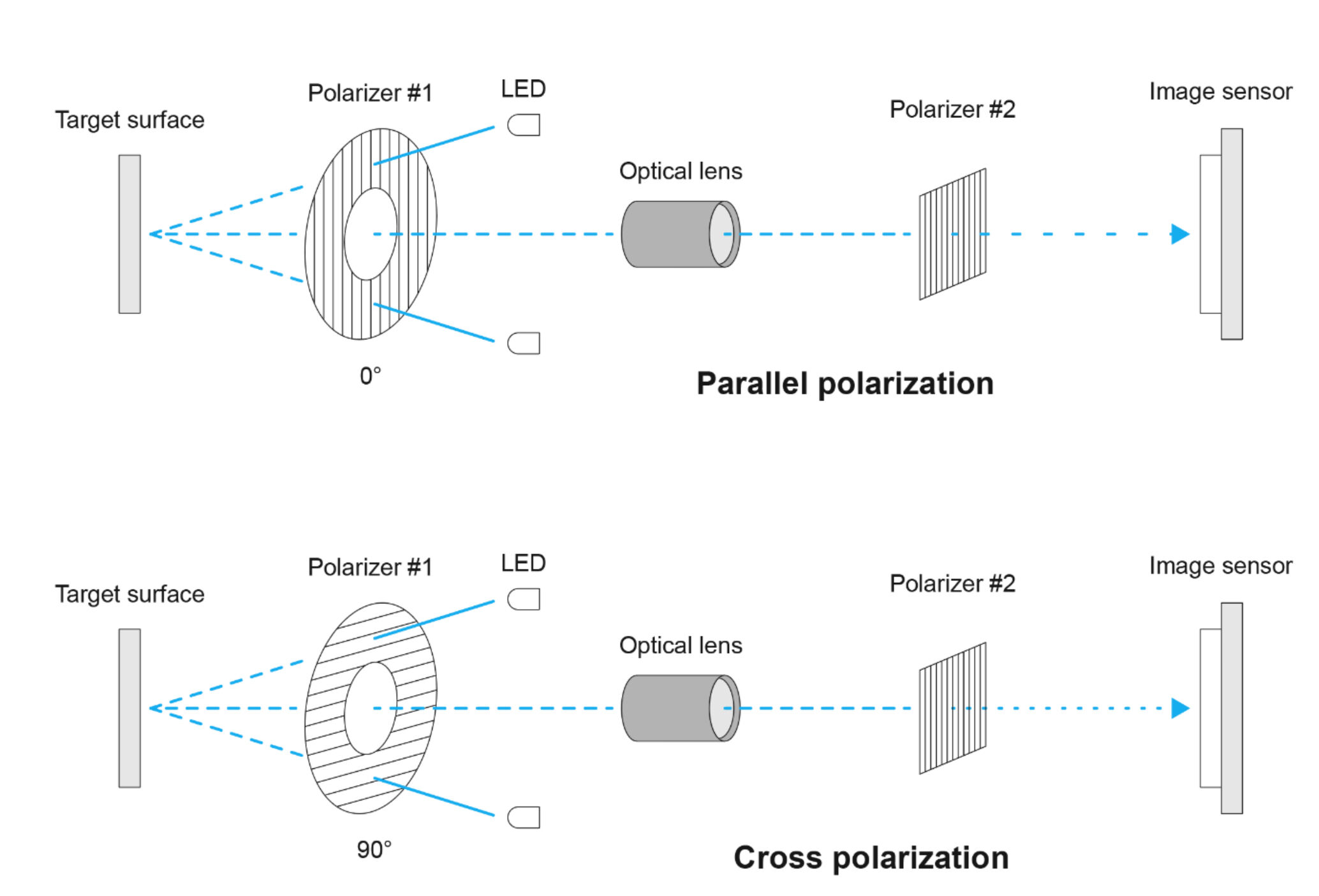

Die USB-Mikroskope von Dino-Lite mit Polarisation sind mit einem einstellbaren und einem festen Polarisator ausgestattet, wie in der Abbildung unten dargestellt. Der einstellbare Polarisator, der vor den LEDs des Dino-Lite angebracht ist, polarisiert die Lichtquelle des Mikroskops. Der feste Polarisator, der sich hinter dem Objektiv des Dino-Lite befindet, polarisiert das Licht zwischen dem Ziel und dem Kamerasensor.

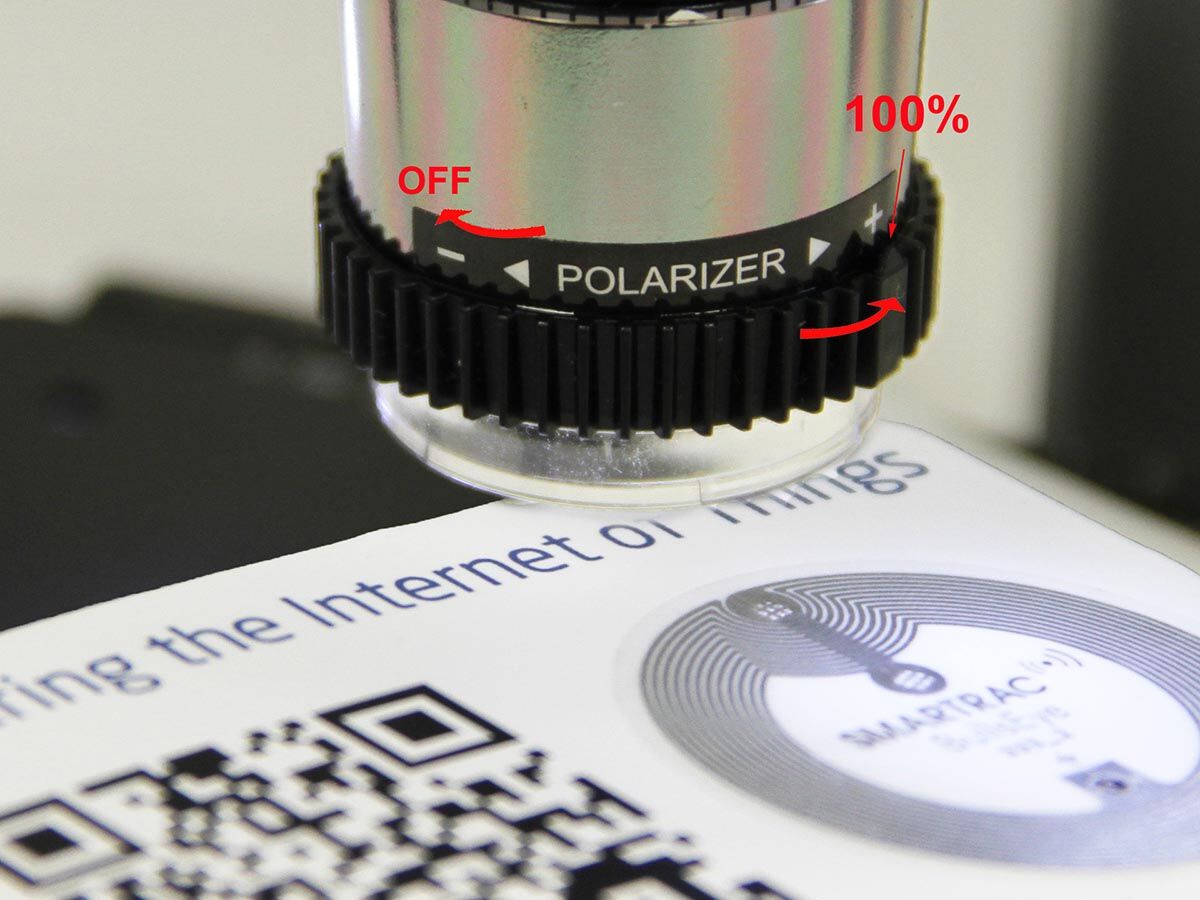

Der Grad der Ausrichtung zwischen den Polarisatoren kann durch Drehen des Rädchens des verstellbaren Polarisators gesteuert werden. Das Drehrad hat einen Pfeil, der auf den aktuellen Ausrichtungsgrad zwischen den Polarisatoren zeigt, wobei "0" für Parallelpolarisation und "90" für Kreuzpolarisation steht.
Anwendungen von Dino-Lite Mikroskopen mit Polarisation

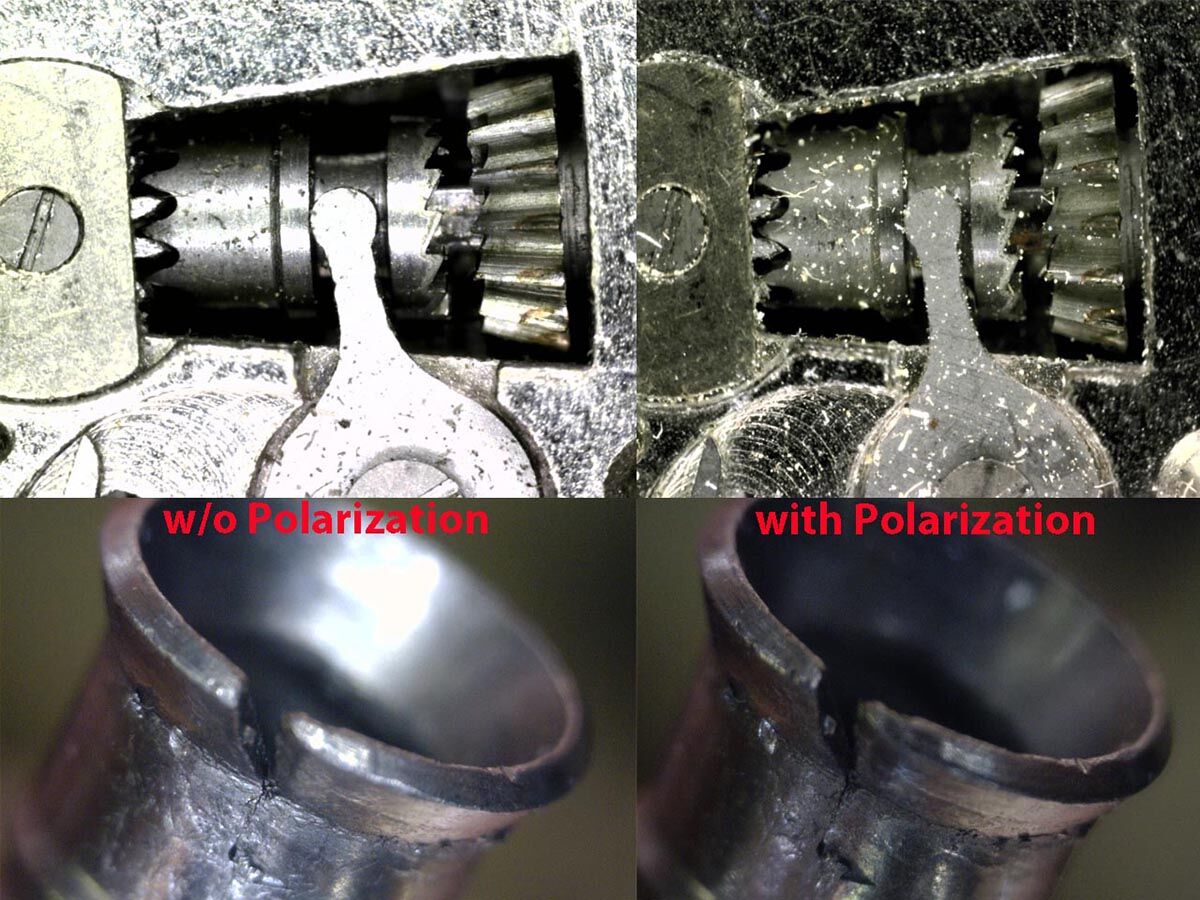

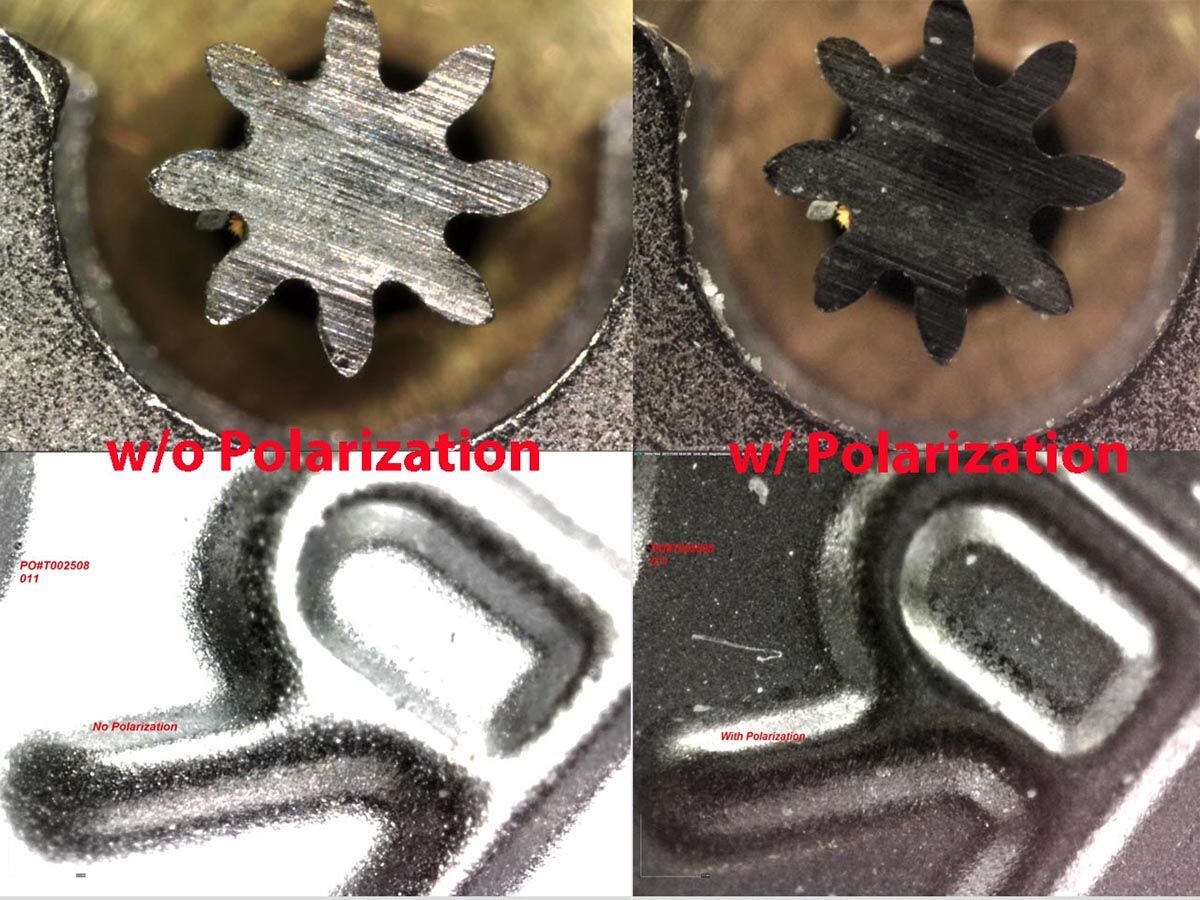

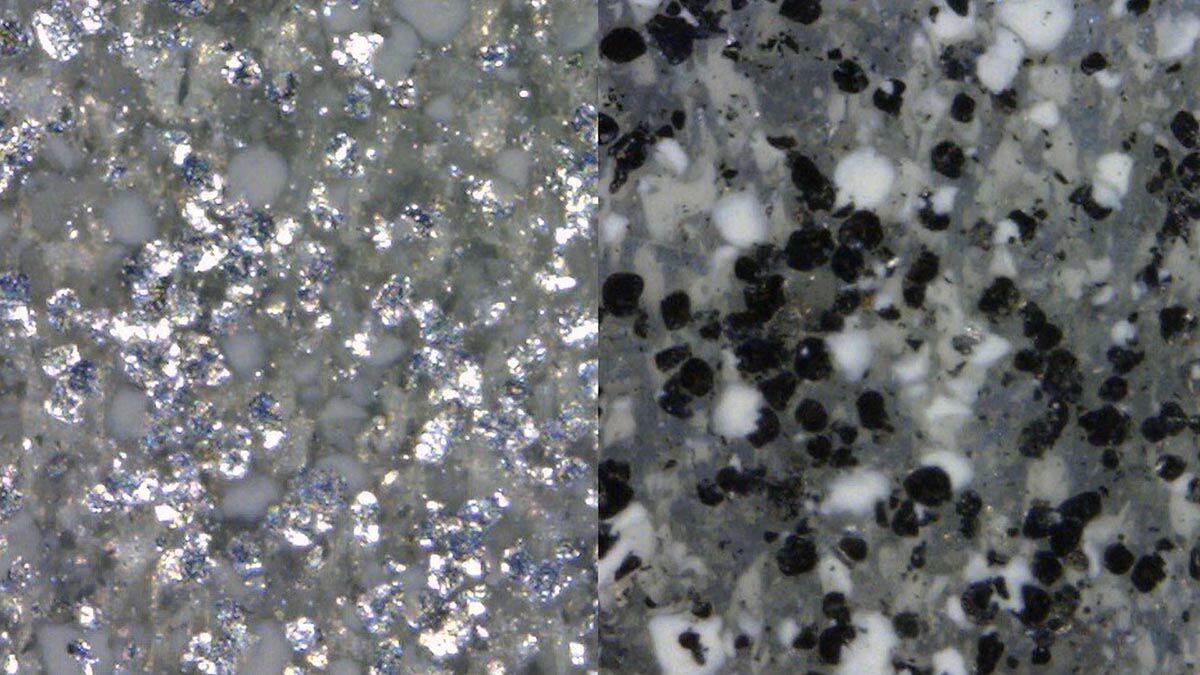

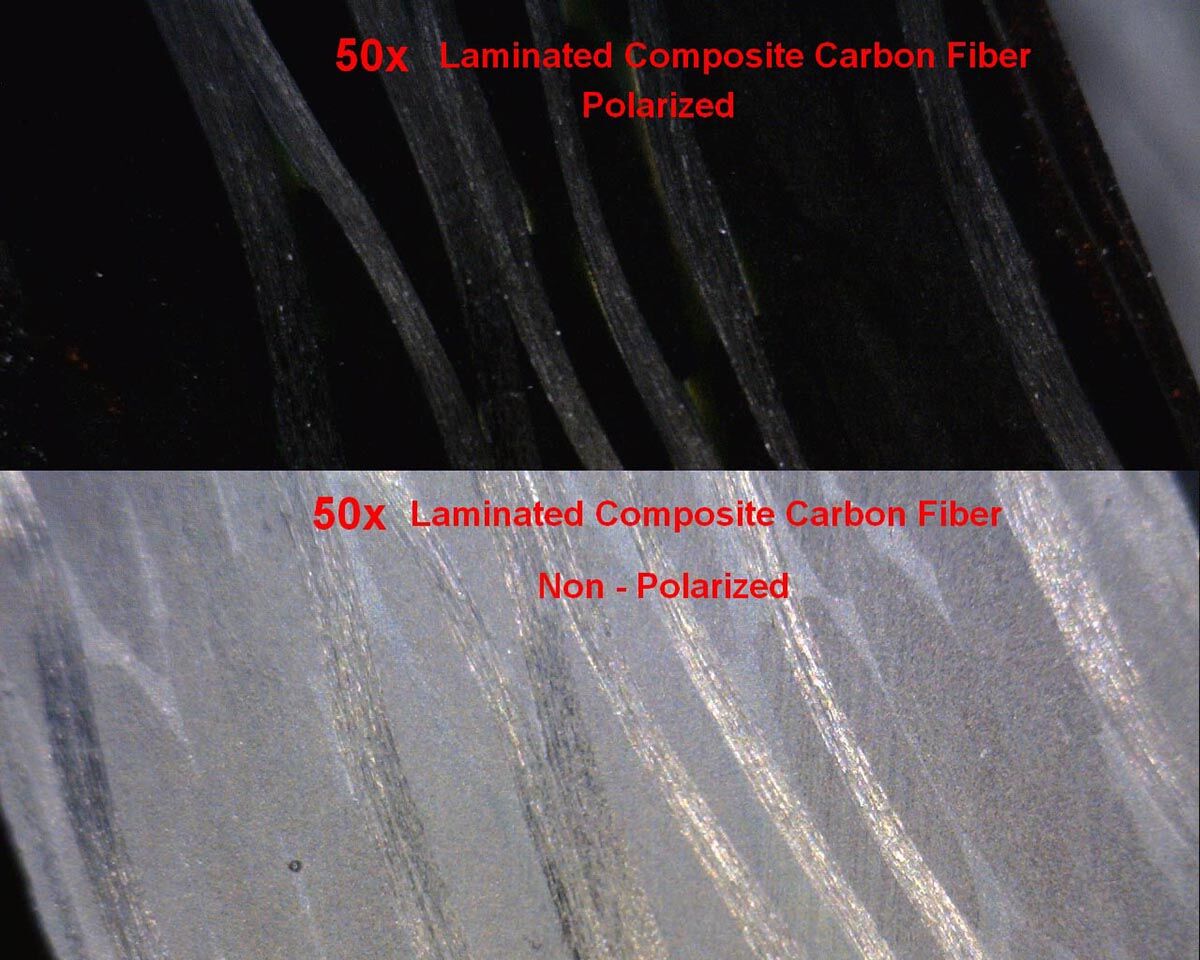

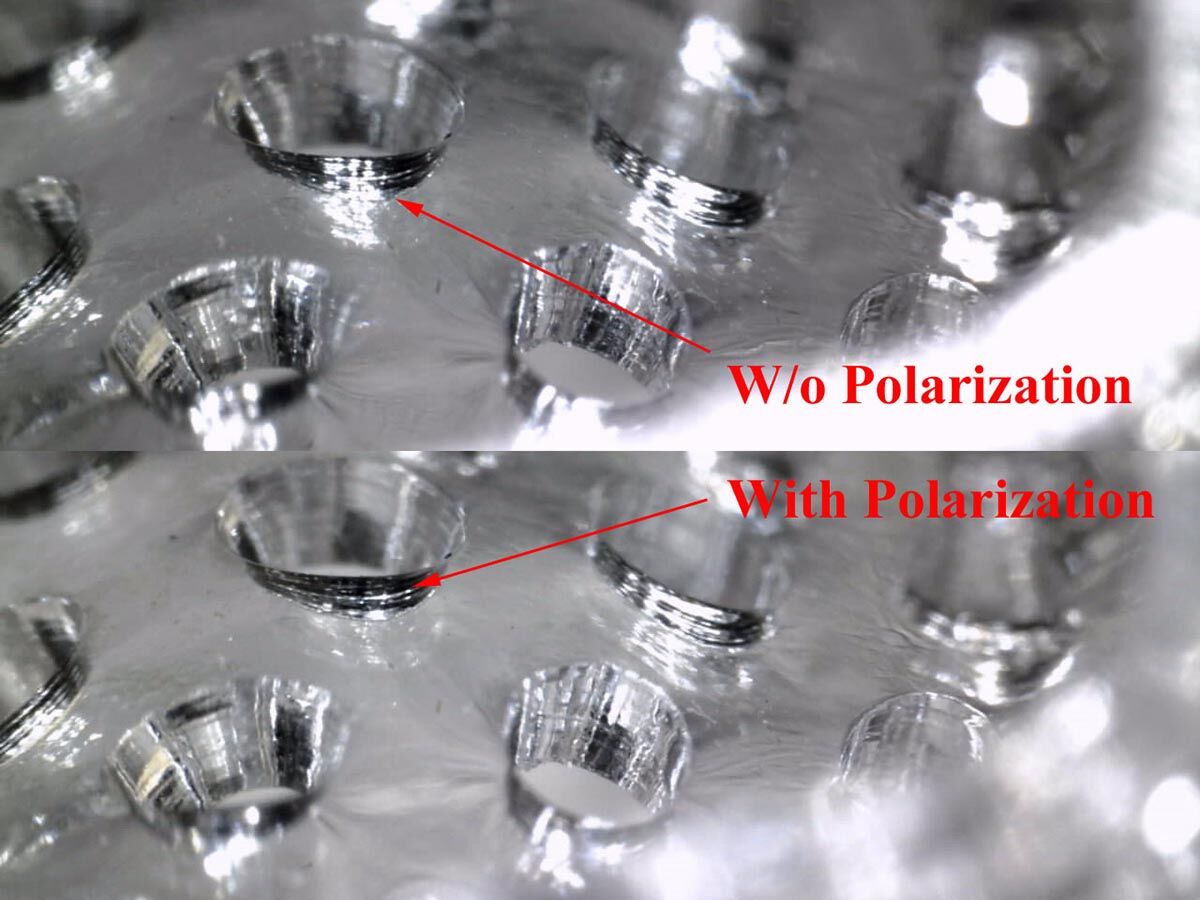

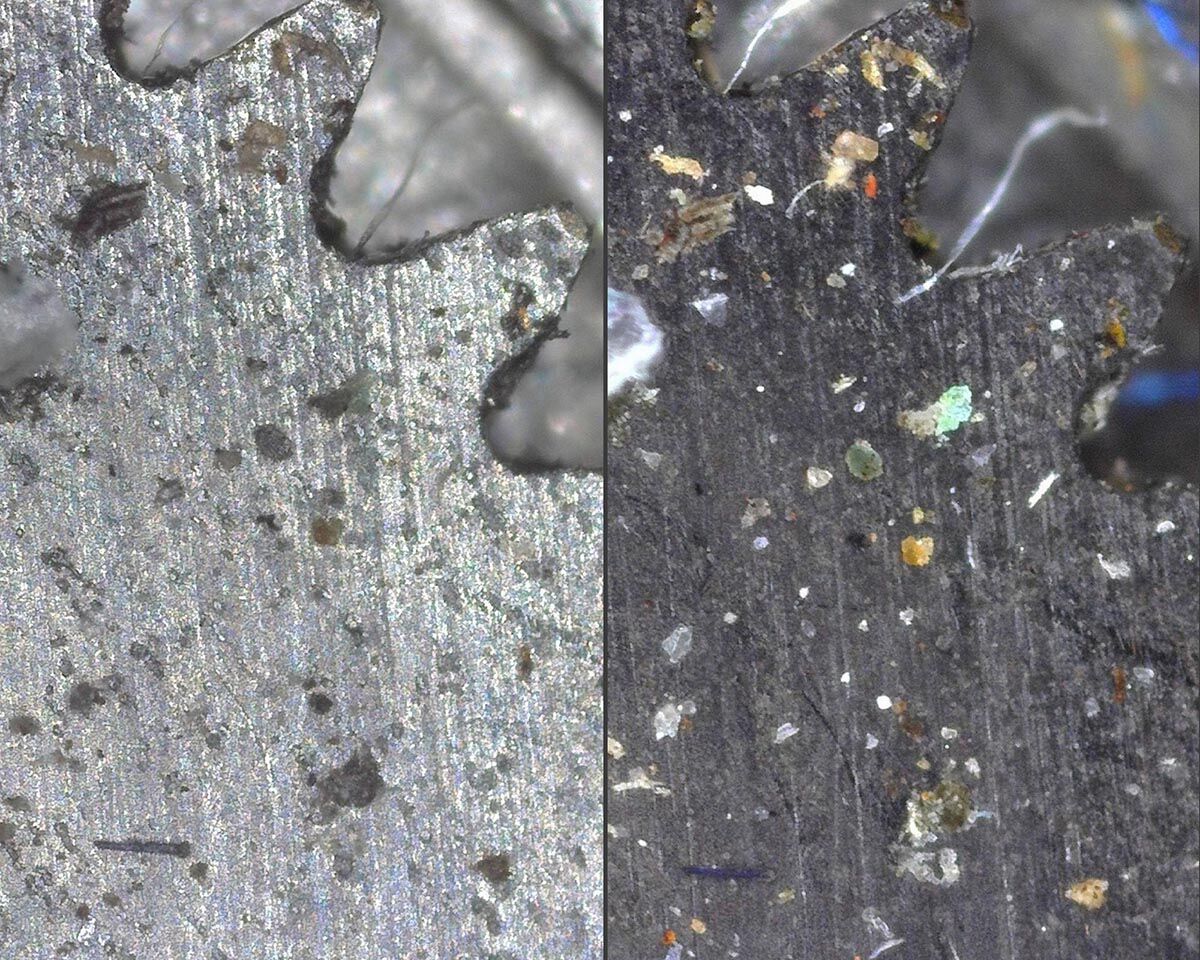

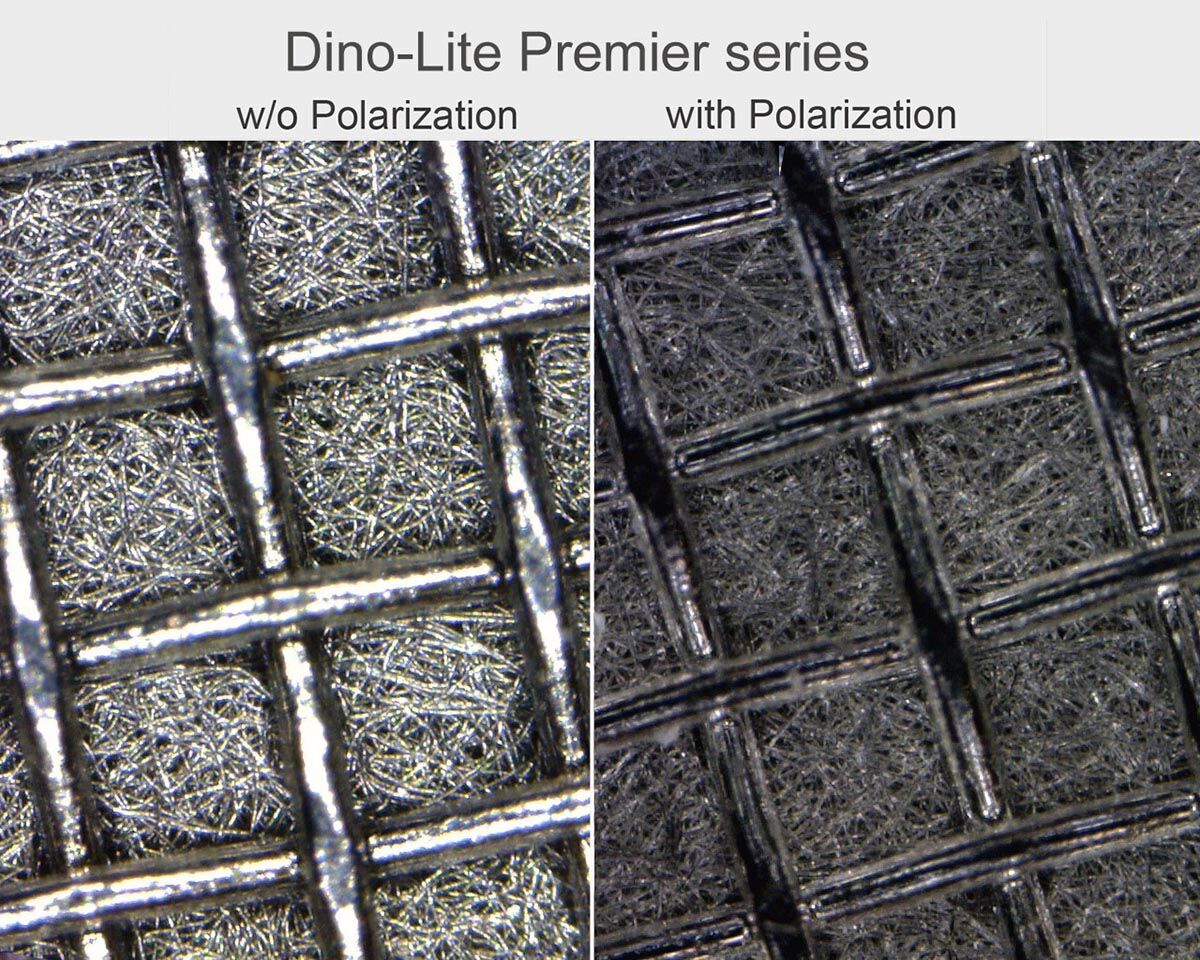

Reduzierung der Reflektion und Inspektion von Glas und anderen Materialien
Lichtreflektionen behindert Inspektionen in einem breiten Spektrum von Anwendungen. Die polarisierenden Digitalmikroskope von Dino-Lite können die Blendung reduzieren und so klarere Bilder liefern.
Jeder Benutzer, der Materialien mit glatten oder mit Fett, Öl oder Flüssigkeiten bedeckten Oberflächen untersucht, wird von der Verwendung der polarisierenden Digitalmikroskope von Dino-Lite profitieren.

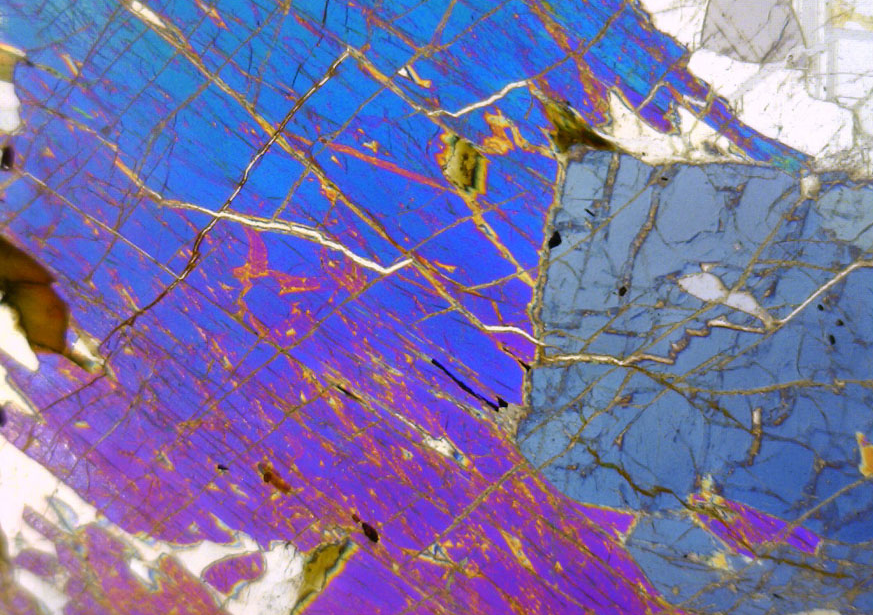

Identifizieren und charakterisieren Sie optisch anisotrope Materialien
Durch die Kombination eines BL-ZW1 Backlights und eines polarisierenden Digitalmikroskops von Dino-Lite können Beobachter optisch anisotrope Materialien identifizieren und charakterisieren.
Kristalle, viele Kunststoffe und biologisches Gewebe sind einige Beispiele für optisch anisotrope Materialien, die mit polarisierenden Digitalmikroskopen von Dino-Lite untersucht werden können.
Betrachtung oberer und unterer Hautschichten
Die obere Hautschicht reflektiert das Licht unter Beibehaltung seiner Polarisation, während die unteren Schichten die Polarisation streuen und zufällig verteilen.
Folglich betont die Parallelpolarisation die oberen Hautschichten, während die Kreuzpolarisation die unteren Hautschichten hervorhebt.
