Abweichungsspannen von Messschrauben nach DIN 863

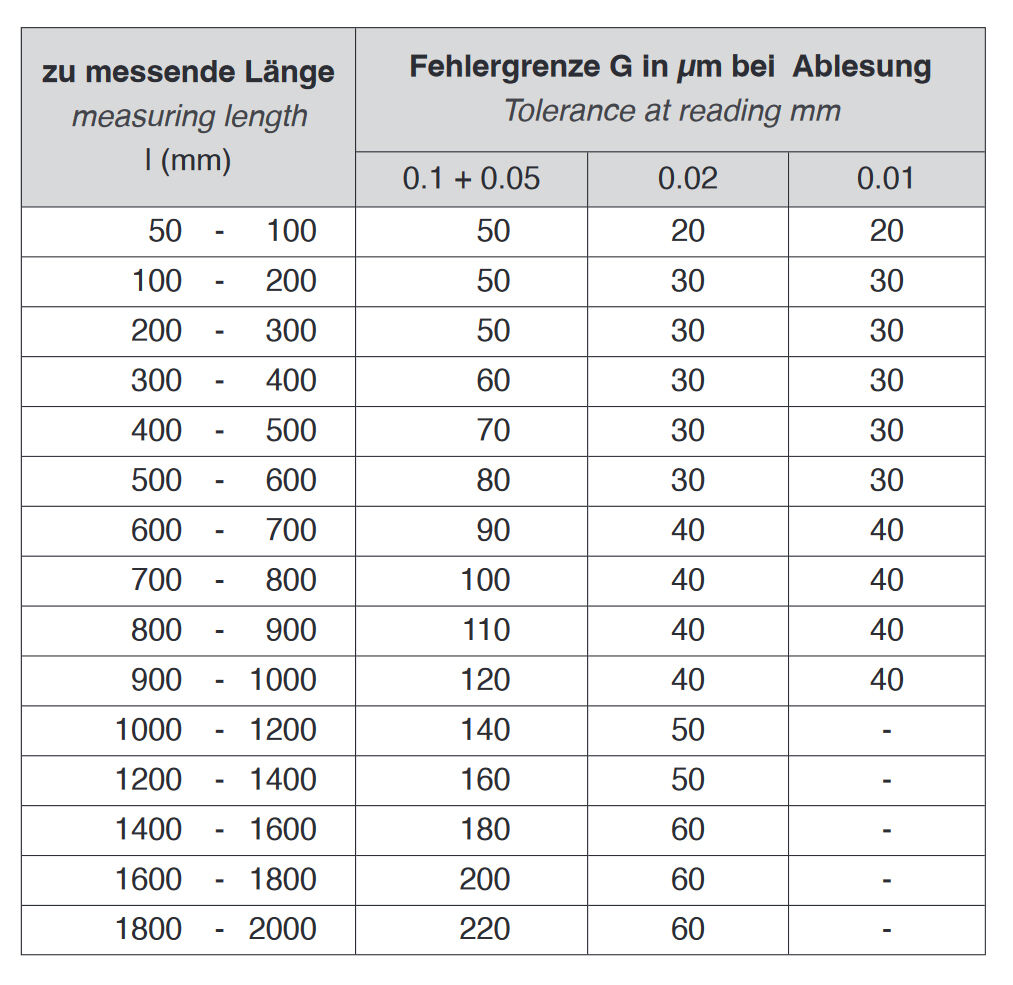

In DIN 863 werden die Genauigkeit der Messung, oder wie es bei Bügelmessschrauben bezeichnet wird, die Abweichungsspanne der Anzeige, festgelegt.

Um sicherzustellen, dass die Abweichungsspanne der Anzeige eingehalten wird, kann man sie mit Parallelendmaßen der Toleranzklasse 1 nach DIN ISO 3650/DIN 861 überprüfen. Dabei sollten Endmaßkombinationen ausgewählt werden, die es ermöglichen, die Messspindel an Stellen zu prüfen, die ein ganzzahliges Vielfaches der Nennsteigung betragen, sowie dazwischenliegende Stellen. Für diesen Zweck eignen sich beispielsweise die folgenden Endmaßkombinationen: 2,5 mm, 5,1 mm, 7,7 mm, 10,3 mm, 12,9 mm, 15,0 mm, 17,6 mm, 20,2 mm, 22,8 mm und 25 mm.

Die DIN 863 ist eine Norm aus dem Deutschen Institut für Normung e.V. Sie beschreibt die Anforderungen und Genauigkeiten von Messschiebern.

Die Norm ist in mehrere Teile unterteilt. Jeder Teil deckt verschiedene Aspekte der Messschieber ab:

  • DIN 863-1: Dieser Teil legt Anforderungen für Messschieber mit Nonius- und Skalenablesung fest, die hauptsächlich in der Werkstatt verwendet werden. Er legt unter anderem die Maße, Genauigkeitsanforderungen, Prüfbedingungen und -verfahren fest.
  • DIN 863-2: Dieser Teil behandelt digitale Messschieber.
  • DIN 863-3: Dieser Teil befasst sich mit Tiefenmessschiebern.

Diese Norm garantiert, dass Messschieber, die entsprechend der DIN 863 hergestellt wurden, in Industrie und Handwerk einheitliche Messungen liefern. Sie hilft Anwendern, sicherzustellen, dass ihre Messgeräte bestimmte Mindeststandards erfüllen und genaue und zuverlässige Messungen liefern.

Es ist wichtig zu beachten, dass Normen ständig überprüft und aktualisiert werden, um den neuesten technologischen Fortschritten und Industriestandards zu entsprechen. Daher sollten Sie immer die neueste Ausgabe der Norm verwenden.
